Kotak Cabang Kabel Tegangan Tinggi （Stasiun Pengalih Luar Ruangan）

Deyan Electric adalah pemasok listrik industri profesional dengan R&D, produksi, dan layanan terintegrasi. Kotak Cabang Kabel Tegangan Tinggi （Stasiun Pengalihan Luar Ruangan） adalah stasiun peralihan luar ruangan yang ringkas dan tahan cuaca untuk jaringan distribusi 6-35kV. Hal ini memungkinkan percabangan, koneksi, dan isolasi kabel yang aman melalui konektor plug-in yang sepenuhnya terisolasi, menampilkan titik pemutusan yang terlihat dan grounding yang andal. Solusi hemat ruang ini menyederhanakan perluasan dan pemeliharaan jaringan.

mengirimkan permintaan

Deskripsi Produk

Kotak Cabang Kabel Tegangan Tinggi （Stasiun Pengalihan Luar Ruangan） adalah stasiun peralihan luar ruangan yang ringkas dan tahan cuaca untuk jaringan distribusi 6-35kV adalah unit utama cincin luar ruangan berinsulasi gas canggih yang menggabungkan teknologi standar internasional. Kotak Cabang Kabel Tegangan Tinggi dirancang untuk jaringan distribusi 12/24kV, dilengkapi insulasi SF6 yang tersegel sepenuhnya, konstruksi modular, dan pengoperasian bebas perawatan yang cocok untuk lingkungan yang keras. Mendukung fungsi otomasi yang dapat diperluas, hal ini memungkinkan distribusi listrik yang andal di seluruh kawasan industri, kawasan perkotaan, dan pusat komersial sekaligus memfasilitasi kecerdasan jaringan.

Parameter Produk (Spesifikasi)

Nama Proyek			Satuan	Sakelar beban
Nama Proyek			Satuan	Unit Pengalih Beban C	Unit Listrik Kombinasi F	V- Unit Pemutus Arus
Tegangan terukur			kv	24/12	24/12	24/12
Frekuensi terukur			Hz	50	50	50
Nilai saat ini			A	630	125	630
Nilai Transfer Saat Ini			A		1750
Tingkat Isolasi Terukur	1 menit Frekuensi Daya Menahan Tegangan (Fase ke Tanah)	bergantian, dalam oposisi	KV		42/65
	1 menit Frekuensi Daya Menahan Tegangan (Fase ke Tanah)	Di sela-sela waktu istirahat	KV		48/79
	Tegangan impuls petir	bergantian, dalam oposisi	KV		75/125
	Tegangan impuls petir		KV		85/145
Nilai Arus Pemutusan Hubungan Pendek			persegi panjang	20	315	20
Nilai Arus Penutupan Sirkuit Pendek			KA	50	80	50
Nilai Arus Penutupan Sirkuit Pendek (Saklar Pembumian)			KA	50		50
Dinilai Tahan Saat Ini dalam Waktu Singkat		Sirkuit utama	ka	20	20	20
Dinilai Tahan Saat Ini dalam Waktu Singkat		Sakelar Pembumian	KA	20	20	20
Dinilai Durasi Waktu Singkat		Sirkuit utama	S	4		4
Dinilai Durasi Waktu Singkat		Sakelar Pembumian	S	4	4	4
Nilai Puncak Menahan Arus		Sirkuit utama	KA	50		50
Nilai Puncak Menahan Arus		Sakelar Pembumian	KA	50	50	50
Uji Busur Internal (Uji Busur Pembakaran Internal)			A	630	20kA/0,5 detik	630
Nilai arus pemutusan loop tertutup			A	630	Dibatasi oleh sekering	630
Nilai arus pemutusan beban aktif			A	10	Dibatasi oleh sekering	25
Pengisian Kabel Terukur dan Arus Putus			Kedua	5000	17.4	3000
Kehidupan mekanis		Sakelar Muat/Putuskan Sambungan	Kedua	3000	5000	3000
		Sakelar Pembumian	Kedua		3000	10000
		Pemutus Sirkuit Vakum	Ayah
Tekanan Gas SF6 (Tekanan Absolut pada 20°C)					0.035
Tingkat Sambaran Petir Tahunan					≤0,025% per tahun
Peringkat Perlindungan untuk Ruang Udara dan Tabung Sekering					IP67
Peringkat Perlindungan Kandang dan Perumahan					IP4X

Fitur Produk Dan Aplikasi

Desain Luar Ruangan yang Kompak

Perlindungan Lingkungan Lengkap

Teknologi Isolasi Gas Tingkat Lanjut

Konfigurasi Modular Fleksibel

Pengoperasian Bebas Perawatan

Situs Aplikasi

◇ Gardu sekunder kompak

◇ Perusahaan industri kecil dan pertambangan

◇ Pembangkit listrik tenaga angin

◇ Hotel, pusat perbelanjaan, gedung perkantoran, pusat komersial, dll.

◇ C- Unit sakelar beban

◇ Unit sambungan kabel D-Direct

◇ Unit koneksi kabel De-Direct dengan sakelar grounding

◇ Unit kombinasi sakelar-sekering beban F

◇ V- Unit pemutus sirkuit vakum

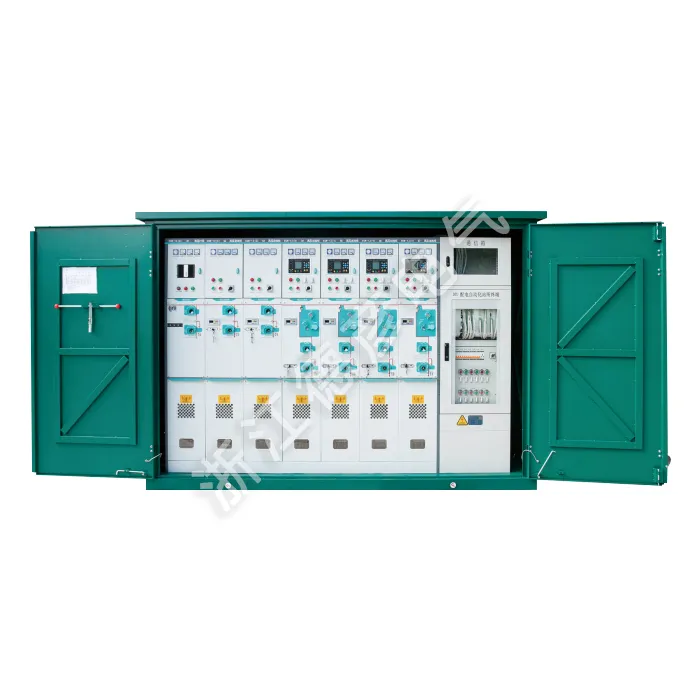

High Voltage Cable Branch Box (Outdoor Switching Station)
