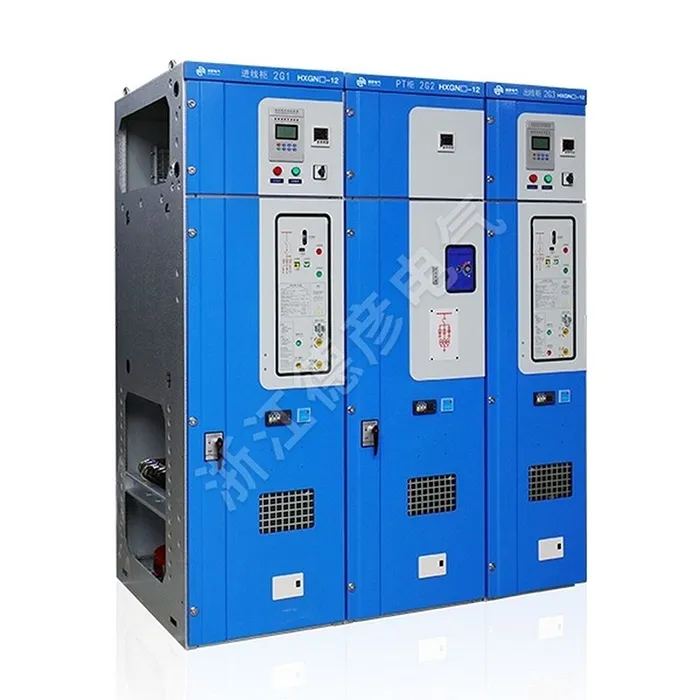

Switchgear Kompak Berinsulasi Udara

Deyan Electric adalah pemasok listrik industri profesional dengan R&D, produksi, dan layanan terintegrasi. Komponen peralihan inti dari AIR-Insulated Compact Switchgear biasanya menggunakan sakelar pemutus beban gas atau vakum SF6 yang sangat andal, yang memberikan kinerja peralihan arus beban yang kuat dan kapasitas pembuatan arus pendek yang dapat diandalkan. Penutup dari AIR-Insulated Compact Switchgear dibuat dari pelat baja berkualitas tinggi, dibentuk menggunakan proses yang dikendalikan komputer (CNC), memastikan kekuatan mekanik yang kuat dan ketahanan terhadap korosi. Fitur desain utama adalah kekompakannya yang luar biasa. Melalui tata letak tiga dimensi yang dioptimalkan, ia mengintegrasikan beberapa kompartemen fungsional—termasuk busbar, sakelar, kabel, dan ruang instrumen/mekanisme pengoperasian—dalam tapak spasial minimal. Kompartemen ini dipisahkan oleh partisi logam padat yang dibumikan, yang merupakan fitur keselamatan penting yang memastikan integritas operasional dan mencegah penyebaran kesalahan internal.

mengirimkan permintaan

Deskripsi Produk

Compact Switchgear Berinsulasi Udara Compact Switchgear, yang dikembangkan oleh perusahaan kami sebagai respons terhadap tuntutan pengguna listrik akan keandalan, keamanan, dan kekompakan peralatan listrik, memiliki fitur insulasi udara, desain kompak, hak kekayaan intelektual penuh, dan pengujian tipe komprehensif. Cocok untuk sistem kelistrikan 10kV/7.2kV di gedung-gedung publik, struktur perumahan komersial, sektor manufaktur industri dan pertambangan. Switchgear Kompak Berisolasi Udara juga ideal untuk peralatan mekanis lengkap berpenggerak motor tegangan tinggi yang memerlukan solusi ringkas.

Parameter Produk (Spesifikasi)

Nomor seri	Proyek	Satuan	Kabinet Pengalih Beban	Kabinet Listrik Kombinasi	Kabinet Pemutus Arus
01	Tegangan terukur	kv	12	12	12
02	Frekuensi terukur	HZ	50/60	50/60	50/60
03	Nilai saat ini	A
04	Bis Utama	A	630	630	630
05	Bus Utama Cabang	A	630	125 (tergantung pada arus pengenal sekering)	630
06	Tingkat Isolasi Terukur	persegi panjang
07	Tegangan Penahan Frekuensi Daya (Fase-ke-Fase dan Fase-ke-Tanah)	Kv	42	42	42
08	Frekuensi Daya Menahan Tegangan (Antara Istirahat)	Kv	48	48	48
09	Tegangan Penahan Frekuensi Daya (Rangkaian Kontrol dan Bantu)	Kv	2	2	2
10	Tegangan tahan impuls petir (fasa ke fasa dan fasa ke tanah)	Kv	75	75	75
11	Tegangan penahan impuls petir (antar port)	Kv	85	85	85
12	Nilai Arus Tahan Waktu Singkat (rms)	ka
13	Sirkuit utama	ka	20/3S	-	25/2S
14	Sirkuit pembumian	ka	20/2S	-	25/2S
15	Nilai Puncak Menahan Arus (puncak)	ka	50	80	63
16	Nilai Arus Penutupan Sirkuit Pendek (puncak)	ka	50
17	Nilai Arus Pemutusan Hubungan Pendek	ka	-	31.5	25
18	Nilai Transfer Saat Ini	ka	-	1700	-
19	Nilai arus pemutusan beban aktif	A	630	-	-
20	Nilai arus pemutusan loop tertutup	A	630	-	630
21	Pengisian Kabel Terukur dan Arus Putus	A	10	-	15
22	Peringkat Perlindungan	Kedua	IP3X	IP3X	IP3X
23	Kehidupan mekanis
24	Sakelar beban		5000	5000	10000
25	Sakelar Pembumian		2000	2000	2000

Fitur Produk Dan Aplikasi

1. Desain Kompak dan Hemat Ruang

2. Penggunaan Udara sebagai Media Isolasi Utama

3. Efektivitas Biaya dan Keuntungan Ekonomi

4. Peningkatan Keamanan dengan Sistem Interlocking yang Kuat

5. Keandalan Tinggi dan Kemudahan Perawatan

Situs Aplikasi

◇ Gardu sekunder kompak

◇ Perusahaan industri kecil dan pertambangan

◇ Pembangkit listrik tenaga angin

◇ Hotel, pusat perbelanjaan, gedung perkantoran, pusat komersial, dll.

◇ C- Unit sakelar beban

◇ Unit sambungan kabel D-Direct

◇ Unit koneksi kabel De-Direct dengan sakelar grounding

◇ Unit kombinasi sakelar-sekering beban F

◇ V- Unit pemutus sirkuit vakum

Air-Insulated Compact Switchgear
