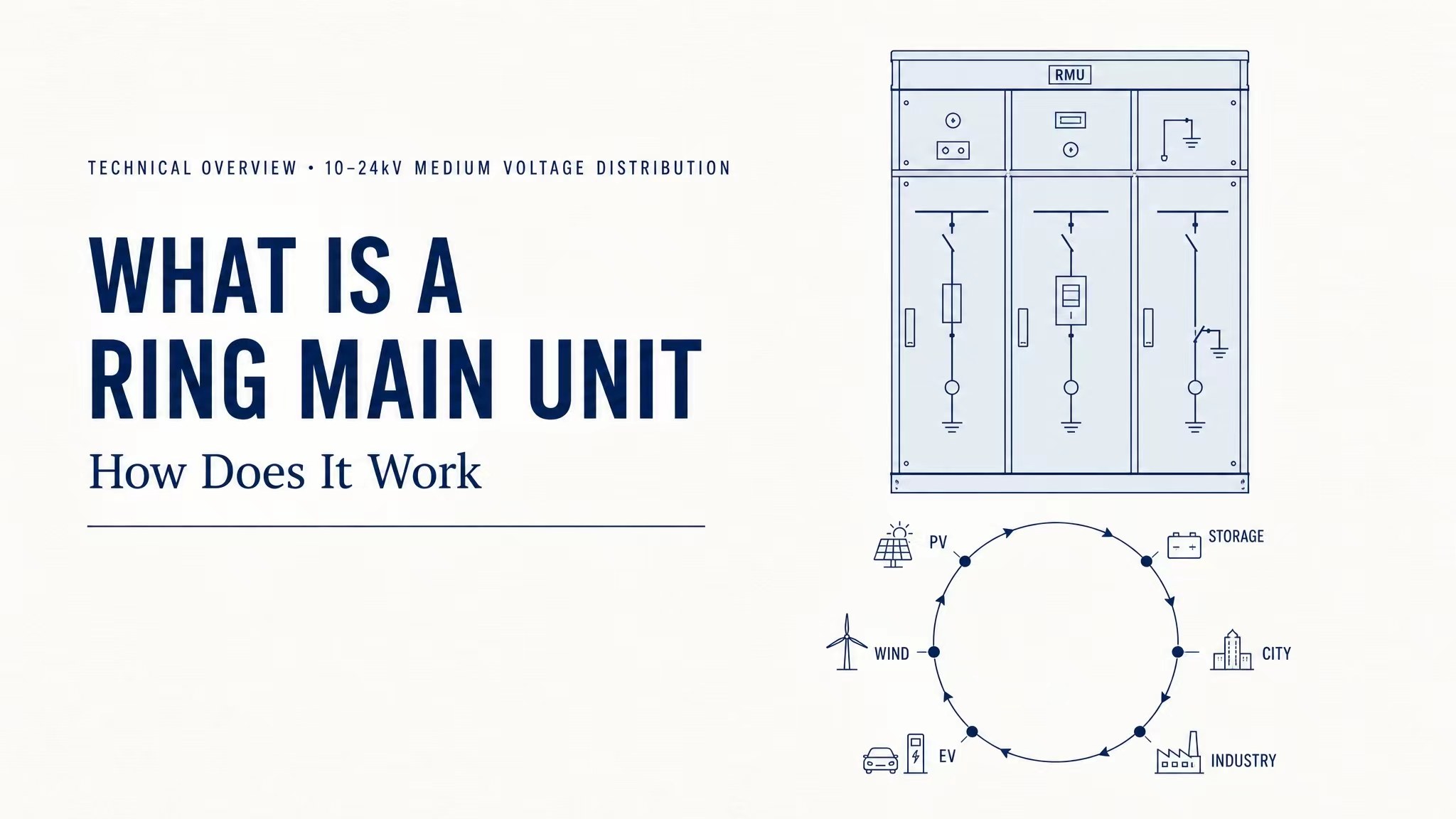

Apa Itu Unit Utama Cincin dan Bagaimana Cara Kerjanya

Dalam renovasi pipa kabel perkotaan, mendukung distribusi listrik untuk energi baru, dan proyek pasokan listrik untuk komunitas perumahan dan kawasan industri,Unit Utama Cincin(RMUs) berfungsi sebagai switchgear inti dalam jaringan distribusi cincin tegangan menengah 10--24kV. Berkat struktur kabinetnya yang ringkas, rakitan sakelar beban yang andal, dan mode catu daya cincin yang fleksibel, RMU telah menjadi peralatan utama untuk distribusi daya luar ruangan, pencocokan gardu induk kotak, dan distribusi daya pipa bawah tanah. Dokumen ini memberikan pengenalan terperinci yang mencakup prinsip kerja dasar peralatan, lima keunggulan inti, lokasi yang berlaku, inspeksi dan pemeliharaan rutin, serta tren teknis RMU berinsulasi gas ramah lingkungan baru di industri, yang memenuhi kebutuhan umum kata kunci pencarian di sektor kelistrikan.

I. Prinsip Dasar Kerja

Catu daya cincin mengacu pada pembentukan loop catu daya cincin tertutup dengan menghubungkan beberapa kabel tegangan tinggi dari ujung ke ujung. Dilengkapi dengan komponen internal termasuk sakelar beban, sakelar pembumian, dan sekering, RMU mengontrol sambungan dan pemutusan jalur kabel dalam loop.

Ketika terjadi hubungan pendek atau kerusakan kabel pada satu bagian jaringan cincin, RMU dapat dengan cepat memutuskan segmen yang rusak tersebut. Sirkuit suara masih dapat menyalurkan daya dua arah, menghindari pemadaman listrik di seluruh area dan sangat meningkatkan stabilitas pasokan listrik jaringan distribusi perkotaan --- inilah fungsi intinya yang membedakannya dari lemari saklar tegangan tinggi biasa.

II. Lima Fitur Produk Inti

1. Desain kabinet kompak untuk menghemat ruang pemasangan
Dengan struktur terintegrasi modular, volume keseluruhannya jauh lebih kecil dibandingkan kabinet saklar tegangan tinggi konvensional. Produk ini dapat langsung dipasang di jalur hijau jalan raya, sumur kabel, dan ruang distribusi listrik bawah tanah yang sempit, menjadikannya ideal untuk titik distribusi listrik luar ruang yang terbatas di perkotaan.

2. Beberapa media isolasi opsional dengan kinerja keselamatan yang luar biasa
Pasar menawarkan berbagai jenis, termasuk produk berinsulasi gas SF6, produk berinsulasi gas ramah lingkungan udara kering, produk berinsulasi padat, dan produk berinsulasi udara. Struktur kabinet yang tertutup rapat tahan air dan tahan debu dengan tingkat perlindungan IP67, tahan erosi dari hujan, pasir, kelembapan, dan kabut garam pantai untuk pengoperasian di luar ruangan sepanjang waktu.

3. Catu daya cincin dengan isolasi kesalahan cepat
Ini mendukung peralihan cincin daya ganda. Ketika gangguan terjadi pada satu cabang, unit akan mengunci dan mengisolasi gangguan secara instan tanpa mengganggu pasokan listrik ke pengguna lain, sehingga sangat diperlukan untuk peningkatan dan renovasi jaringan listrik di kawasan perkotaan lama.

4. Struktur sederhana dengan kinerja bebas perawatan jangka panjang
Komponen internal RMU berinsulasi gas bebas dari oksidasi oleh udara sekitar, sehingga mengurangi beban kerja inspeksi harian. Sakelar beban mekanis memiliki daya tahan tinggi dan tahan terhadap pengoperasian peralihan yang sering.

5. Dukungan untuk peningkatan cerdas melalui integrasi primer-sekunder
RMU cerdas baru dilengkapi dengan terminal sensor untuk memantau suhu, tekanan gas, dan sinyal gangguan saluran dari jarak jauh. Kompatibel dengan sistem back-end jaringan pintar, sistem ini memungkinkan pengoperasian tanpa pengawasan dan alarm kesalahan otomatis, selaras dengan tren transformasi cerdas dalam distribusi daya.

AKU AKU AKU. Skenario Aplikasi Utama

● Renovasi kabel bawah tanah di kawasan kota tuadan jaringan lingkar distribusi listrik luar ruangan di sepanjang jalan kota

● Unit distribusi listrik tegangan tinggi untuk kawasan perumahan, kompleks komersialdan garasi parkir bawah tanah

● Lemari saklar masuk dan keluardi dalam gardu induk tipe kotak

● Distribusi daya 10kV yang terhubung ke jaringanuntuk pembangkit listrik fotovoltaik dan proyek penyimpanan energi terdistribusi

● Mendukung sistem pasokan listrik untuk kawasan industri, kawasan industri, pertambangandan infrastruktur jalan tol

● Titik-titik pasokan listrik lingkar luar ruangan di jalan-jalan pesisir, kota-kota dan daerah pedesaan;lemari anti-korosi beradaptasi dengan lingkungan pengoperasian yang keras

IV. Metode Perawatan Harian Standar

1. Periksa bagian luar kabinet secara teraturuntuk penyok, korosi atau penuaan/strip segel yang rusak pada pintu lemari; memperbaiki cat yang terkelupas untuk mencegah karat dan masuknya air.

2. Periksa tekanan ruang gas secara berkalamodel berinsulasi gas dan segera mengatasi alarm kebocoran tekanan rendah.

3. Uji kinerja peralihan yang mulus berulang kalisakelar beban dan sakelar pembumian, dan bersihkan akumulasi debu dan kotoran di dalam kabinet.

4. Periksa suhu sambungan kabeluntuk menghilangkan bahaya tersembunyi seperti terminal kabel yang longgar dan terlalu panas.

5. Lakukan uji tegangan ketahanan insulasi secara berkaladan memverifikasi pengoperasian normal terminal pemantauan cerdas dan indikator kesalahan.

V. Tren Perkembangan Industri

Didorong oleh kebijakan Karbon Ganda, RMU berinsulasi udara kering yang ramah lingkungan semakin populer. Mereka menggantikan gas rumah kaca sulfur heksafluorida tradisional dengan udara bersih sebagai media isolasi untuk kinerja lingkungan yang unggul. Sementara itu, integrasi primer-sekunder, miniaturisasi, dan kecerdasan telah menjadi arahan utama industri, dan RMU terus memberikan dukungan yang dapat diandalkan untuk pembangunan jaringan distribusi cerdas perkotaan.
