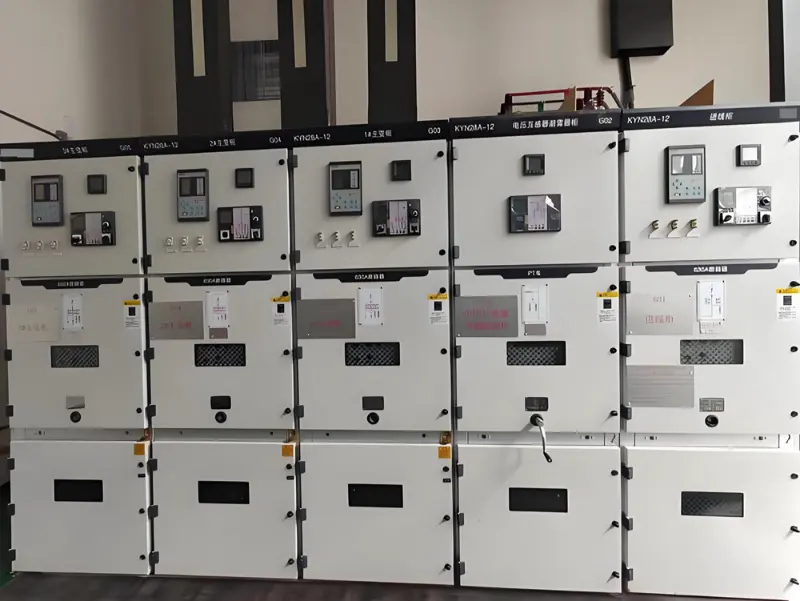

Panduan Memilih Switchgear

Intinya, memilih jenisswitchgearadalah proses pengambilan keputusan yang dimulai dari "mendefinisikan persyaratan" hingga "mencocokkan parameter". Untuk memperjelas proses seleksi, saya membaginya menjadi delapan dimensi utama. Anda dapat menggunakan ini seperti daftar periksa, memeriksa setiap item sesuai dengan situasi Anda sebenarnya.

Tiga Dimensi Inti untuk Pemilihan Switchgear

Dimensi Seleksi

Pertimbangan Utama

Panduan Seleksi

1. Tingkat Tegangan

Tentukan apakah untuk sistem tegangan tinggi (misalnya, 10kV, sebagai saluran masuk/sisi primer transformator) atau sistem tegangan rendah (misalnya, 380V/220V, sebagai saluran keluar/distribusi terminal).

Ini adalah divisi paling mendasar, yang secara langsung menentukan tingkat insulasi peralatan dan komponen internal.

2. Lingkungan Instalasi

Nilai apakah itu untuk pemasangan di dalam atau di luar ruangan, dan apakah ada persyaratan khusus seperti kedap air (peringkat IP), tahan lembab, tahan korosi, atau perlindungan ledakan.  Penggunaan di luar ruangan memerlukan peringkat perlindungan masuknya air yang tinggi (misalnya IP54 atau lebih tinggi) dan penutup baja tahan karat; lingkungan lembab/korosif memerlukan peralatan tertutup sepenuhnya atau perawatan pelapisan khusus.

3. Tujuan Fungsional

Tentukan dengan jelas tujuan utamanya: penerangan, daya (misalnya, kontrol motor), distribusi daya, koreksi faktor daya (bank kapasitor), atau pengukuran. Kotak distribusi penerangan memiliki beban kecil dan dapat dipasang di dinding; kotak distribusi listrik memiliki beban yang besar, seringkali berdiri di lantai, dan seringkali memerlukan unit kontrol motor.

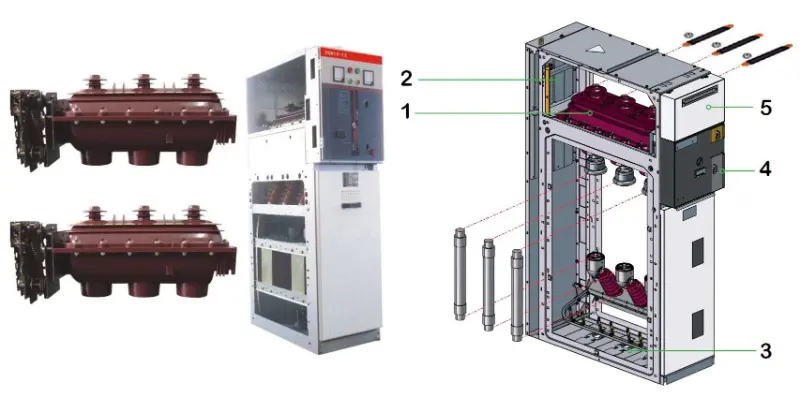

4. Bentuk Struktural

Pilih antara tipe tetap (mis., GGD, ekonomis) atau tipe draw-out (mis., GCK/GCS/MNS, perawatan mudah, keandalan tinggi). Tipe tetap cocok untuk situasi dengan beban tersebar, sedikit sirkuit, dan anggaran terbatas.

Tipe draw-out cocok untuk situasi dengan beban terkonsentrasi, banyak sirkuit, dan persyaratan keandalan catu daya yang tinggi (misalnya, pusat data, industri petrokimia).

5. Parameter Listrik

Verifikasi tegangan pengenal sistem, frekuensi, dan arus yang dihitung. Yang lebih penting lagi, memastikan kepatuhan terhadap persyaratan stabilitas dinamis dan termal dalam kondisi hubung singkat. Kapasitas pemutusan pemutus arus harus lebih besar dari arus hubung singkat maksimum pada titik pemasangan.  Pencocokan parameter sangat penting untuk pengoperasian yang aman. Harus berdasarkan perhitungan yang cermat, bukan sekedar pengalaman atau perkiraan.                6. Sifat Proyek

Apakah itu proyek konstruksi baru, proyek renovasi, atau proyek perluasan kapasitas?

Untuk konstruksi baru, prioritaskan produk baru yang berkualitas tinggi dan sangat andal. Untuk renovasi/perluasan, rujuk jenis kabinet yang ada untuk memudahkan integrasi sistem.

7. Ruang Instalasi

Ukur panjang, lebar, dan tinggi ruang listrik, terutama lebar lorong pengoperasian di depan dan di belakang lemari.

Ketersediaan ruang secara langsung membatasi dimensi dan tata letak kabinet. Misalnya, lebar lorong belakang harus memenuhi persyaratan pemeliharaan, dan deretan lemari yang panjangnya lebih dari 6m memerlukan dua titik keluar.

8. Pemeliharaan & Manajemen  Pertimbangkan tingkat keterampilan teknis personel pengoperasian dan persyaratan kenyamanan pemeliharaan.

Lemari laci menawarkan pertukaran unit yang baik; selama pemeliharaan, unit yang rusak dapat ditarik keluar untuk memulihkan pasokan listrik dengan cepat, namun biayanya lebih tinggi.

Model Switchgear Umum dan Skenario yang Berlaku

Setelah memahami dimensi inti, mari kita lihat beberapa tipe umumswitchgear tegangan rendahdi pasar. Ini akan membantu Anda mencocokkan kebutuhan abstrak Anda dengan produk tertentu.

Seri Model  Jenis Struktur  Karakteristik Inti

Skenario Umum yang Berlaku

:-----------  :-------------  :--------------------------------------------------------

GGD  Tetap Ekonomis dan praktis, sirkuit sederhana, namun memerlukan pemadaman listrik untuk pemeliharaan.

Perusahaan industri dan pertambangan, lokasi konstruksi dengan sensitivitas biaya, sirkuit lebih sedikit, dan persyaratan rendah untuk kontinuitas pasokan listrik.

GCK       Penarikan

Terdiri dari unit Motor Control Center (MCC). Sirkuit terisolasi menawarkan keamanan dan keandalan yang baik. Menawarkan nilai terbaik untuk uang.

Sistem tenaga, perusahaan industri dan pertambangan, gedung bertingkat tinggi yang memerlukan konversi daya, distribusi, dan kontrol motor. Saat ini tipe yang banyak digunakan.

GCS       Penarikan

Peningkatan desain berdasarkan GCK, struktur fleksibel, unit laci yang dapat dipertukarkan dengan baik. Versi awal memiliki tingkat perlindungan yang relatif lebih rendah.  Sistem distribusi di pembangkit listrik besar, fasilitas petrokimia, dll., memerlukan tingkat otomatisasi tinggi dan kemampuan antarmuka dengan komputer.

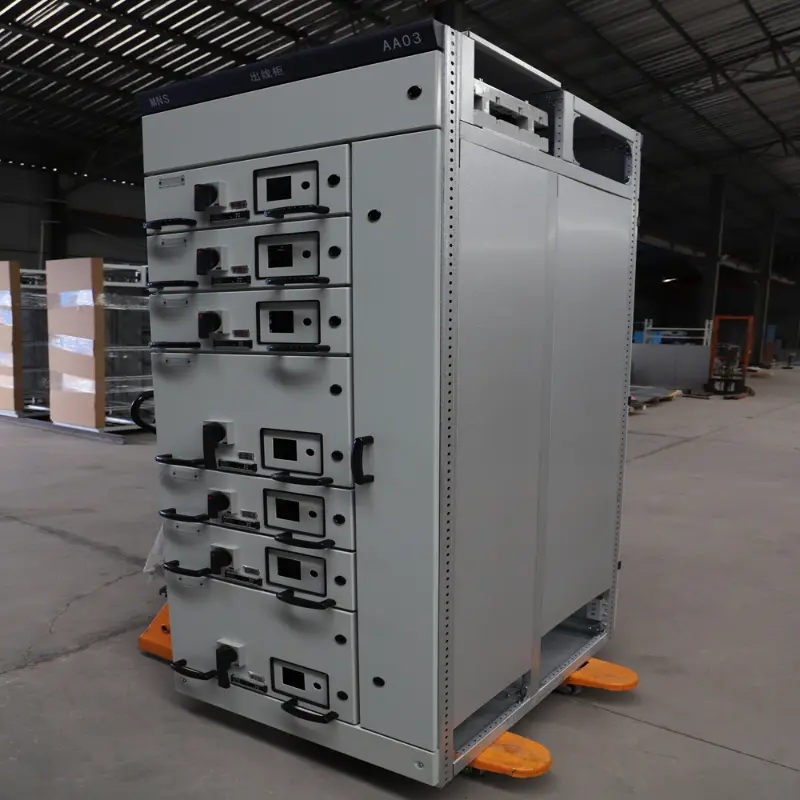

MNS       Penarikan

Desain ringkas, struktur modular, pengerjaan luar biasa, tingkat perlindungan tinggi, kinerja unggul, namun biaya relatif lebih tinggi (kira-kira dua kali lipat dari GCS).  Situasi dengan tuntutan yang sangat tinggi terhadap keandalan, keamanan, dan pemanfaatan ruang pasokan listrik, seperti pusat data besar, hotel kelas atas, dan bengkel manufaktur presisi.

> Singkatnya, dari GGD ke MNS, hal ini dapat dilihat sebagai kemajuan baik dalam kinerja maupun biaya. Untuk sebagian besar proyek konvensional, GCK sering kali merupakan pilihan bijaksana yang menyeimbangkan keekonomian dan keandalan.
