Unit Utama Cincin Tingkat Tegangan Apa yang Harus Dipilih untuk Proyek EPC Distribusi?

Dalam berbagai proyek kontraktor umum EPC distribusi, Ring Main Unit (RMU) bertindak sebagai komponen inti tegangan tinggi pada gardu induk paket dan gardu induk tipe kotak. Pemilihan level voltase secara langsung menentukan stabilitas, kepatuhan, dan biaya proyek dari keseluruhan solusi distribusi daya, dan ini juga merupakan perhatian teknis utama bagi para insinyur pengadaan EPC pada tahap desain awal. Banyak kontraktor umum EPC mengajukan pertanyaan pada tahap penyelidikan awal: Unit utama cincin tingkat tegangan apa yang harus dipilih untuk proyek distribusi EPC?

Terletak di Yueqing, Zhejiang,Zhejiang Deyan Electric Co., Ltd.mengkhususkan diri dalam R&D dan pembuatan peralatan distribusi listrik tegangan menengah. Kami menyediakan unit utama cincin berinsulasi padat berinsulasi gas SF6 yang sesuai dengan IEC, gardu induk kotak paket bergaya Eropa, gardu induk tipe kabin prefabrikasi, dan berbagai peralatan distribusi daya. Kami telah lama melayani klien kontraktor umum EPC global dan menyediakan solusi pemilihan RMU yang disesuaikan untuk berbagai proyek distribusi.

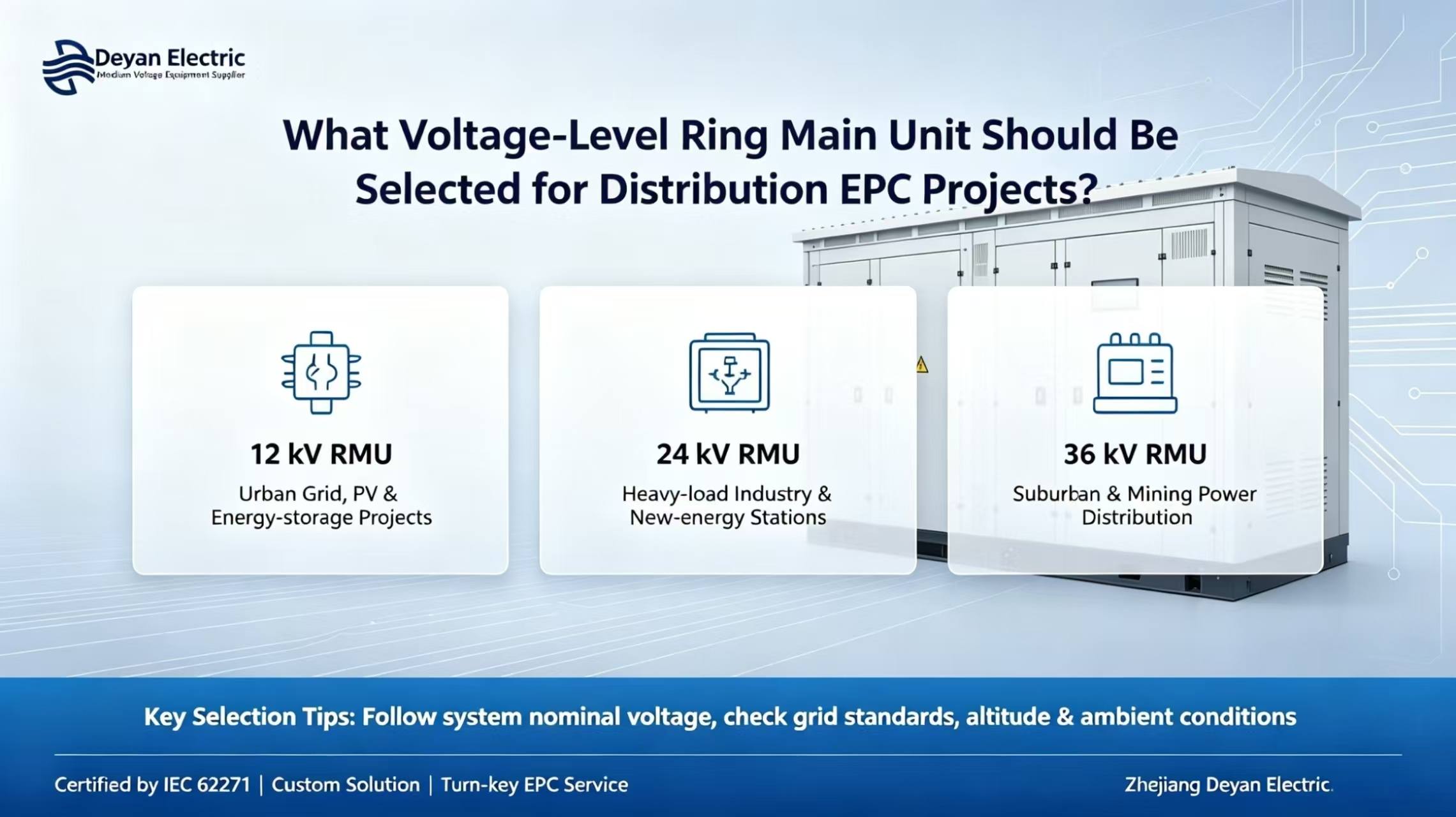

Referensi Pemilihan Tingkat Tegangan Unit Utama Cincin Arus Utama dalam Proyek EPC Distribusi

12 kV (sistem 10 kV)

Unit utama ring 12 kV adalah model utama yang diadopsi secara luas dalam proyek EPC distribusi global. Hal ini diterapkan secara luas dalam renovasi jaringan distribusi perkotaan, distribusi listrik di kawasan industri, sambungan jaringan PV & penyimpanan energi, dan gardu induk paket berukuran kecil hingga menengah. Menampilkan modularitas tinggi dan biaya yang terkendali, RMU ini cocok dengan sebagian besar arsitektur catu daya cincin konvensional, dengan opsi arus tahan hubung singkat 20 kA / 25 kA. Ini juga merupakan spesifikasi yang paling sering ditanyakan untuk proyek EPC.

24 persegi panjang

Unit utama ring 24 kV sebagian besar digunakan untuk kawasan industri dengan beban lebih besar dan jarak transmisi daya lebih jauh, serta stasiun pengumpulan energi baru. Dibandingkan dengan solusi 12 kV, solusi ini mengurangi kehilangan saluran dan menurunkan investasi pada penampang kabel, sehingga cocok untuk proyek kontraktor umum EPC berkapasitas besar. Hal ini memerlukan tingkat insulasi peralatan yang lebih tinggi dan desain struktur kabinet yang diperkuat, dan biaya keseluruhannya lebih tinggi dibandingkan unit utama cincin 12 kV.

36 kV (sistem 33 kV)

Unit utama ring 36 kV digunakan untuk jaringan distribusi jarak jauh di pinggiran kota, area pertambangan skala besar, dan pekerjaan EPC catu daya jarak jauh. Termasuk dalam kategori distribusi tegangan menengah-tinggi, gardu induk umumnya digunakan bersama dengan gardu paket berkapasitas besar, dan menerapkan persyaratan yang lebih tinggi pada insulasi, proteksi busur internal, dan uji penerimaan pabrik (FAT).

Prinsip Seleksi Inti:Tegangan pengenal unit utama cincin harus ditentukan berdasarkan tegangan sistem nominal proyek, bukan hanya berdasarkan kapasitas transformator. Klien EPC harus terlebih dahulu mengonfirmasi standar jaringan lokal, parameter hubung singkat sistem, ketinggian proyek, suhu sekitar, dan kondisi kelembapan sebelum menyelesaikan tegangan pengenal unit utama cincin.

Pertimbangan Tambahan untuk Pemilihan Peralatan proyek EPC

Selain level tegangan, kontraktor umum EPC juga harus memperhatikan standar produk, kemampuan beradaptasi lingkungan, dan kemampuan pengiriman set lengkap saat membeli unit utama ring:

Persyaratan Sertifikasi:Produk harus mematuhi standar internasional seri IEC 62271. Laporan pengujian tipe lengkap dan sertifikat CE harus tersedia untuk mendukung tinjauan gambar proyek dan Uji Penerimaan Pabrik.

Kemampuan Beradaptasi Lingkungan:Penyesuaian tersedia untuk peringkat perlindungan IP54 luar ruangan, sistem kontrol suhu anti-kondensasi, dan lapisan anti-korosi untuk wilayah pesisir, untuk beradaptasi dengan kondisi pengoperasian yang kompleks seperti suhu tinggi, kelembapan tinggi, dan ketinggian.

Solusi Pendukung Lengkap:Deyan Electric dapat memasok unit utama ring yang berdiri sendiri, serta solusi turnkey dari gardu induk paket terintegrasi yang menggabungkan RMU, transformator, dan kabinet tegangan rendah. Pengiriman satu atap mengurangi biaya komunikasi untuk klien EPC yang timbul dari pengadaan multi-pihak dan koordinasi untuk commissioning.

Peningkatan Cerdas:Terminal cerdas FTU bersifat opsional untuk mewujudkan lokasi kesalahan dan fungsi pemantauan jarak jauh, cocok untuk proyek EPC jaringan distribusi cerdas dan koneksi jaringan energi baru.

Kesimpulan

Pemilihan level tegangan adalah langkah utama untuk menentukan spesifikasi unit cincin-utama. Pemilihan yang tidak tepat dapat memicu risiko yang parah seperti kegagalan penerimaan jaringan, kelebihan beban peralatan, dan penundaan proyek. Membanggakan tim teknis teknik kelistrikan yang profesional, Zhejiang Deyan Electric Co., Ltd. dapat memberikan layanan pemilihan tegangan unit utama cincin dan desain skema primer berdasarkan gambar proyek EPC dan spesifikasi jaringan lokal. Kustomisasi ODM didukung untuk memberikan solusi distribusi daya tegangan menengah yang stabil dan andal untuk proyek EPC distribusi global.
