Unit Utama Cincin atau Gardu Induk Tipe Kotak: Mana yang Dibutuhkan Proyek Anda?

Dalam proyek distribusi 10-35kV, unit utama ring (RMU) dan gardu induk tipe kotak sering disebutkan dalam tinjauan desain yang sama. Karena keduanya kompak dan dibuat oleh pabrik, terkadang keduanya dianggap sebagai opsi yang bersaing. Sebenarnya tidak. Keputusannya tergantung pada satu pertanyaan tentang node yang Anda rencanakan: apakah titik ini perlu menurunkan voltase dan mendistribusikan daya bertegangan rendah, atau hanya perlu mengganti, membagi, dan menyambungkan saluran?Zhejiang Deyan Electric Co., Ltd.(DEYAN LISTRIK), yang memproduksi kedua lini produk, menetapkan batasan praktis di bawah ini.

I. Dua Pekerjaan Berbeda

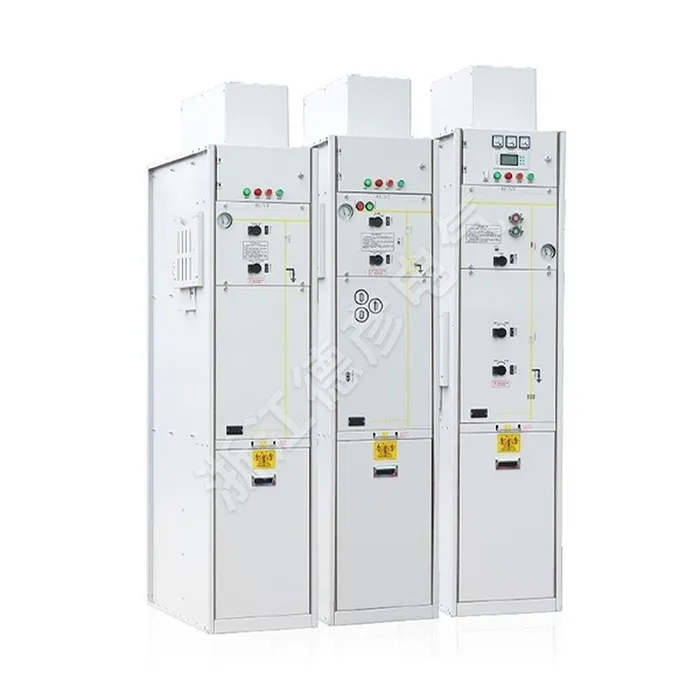

Unit utama cincin adalah switchgear tertutup logam yang digunakan dalam jaringan cincin tegangan menengah 10-24kV. Komponen internalnya adalah sakelar pemutus beban, sakelar pembumian, dan sekering. Ia melakukan peralihan, pembagian saluran, isolasi kesalahan dan transfer beban, sehingga kesalahan pada satu bagian kabel dapat diputus tanpa mengganggu pasokan ke seluruh ring. Itu tidak mengubah tegangan.

Gardu induk tipe kotak mengintegrasikan penerimaan daya tegangan tinggi, trafo distribusi, dan distribusi daya tegangan rendah — bersama dengan pengukuran dan penutup — ke dalam satu struktur baja yang tertutup sepenuhnya dan dapat dipindahkan. Ini dibuat di pabrik, dikirim sebagai unit utuh, dan outputnya adalah daya bertegangan rendah untuk pengguna akhir.

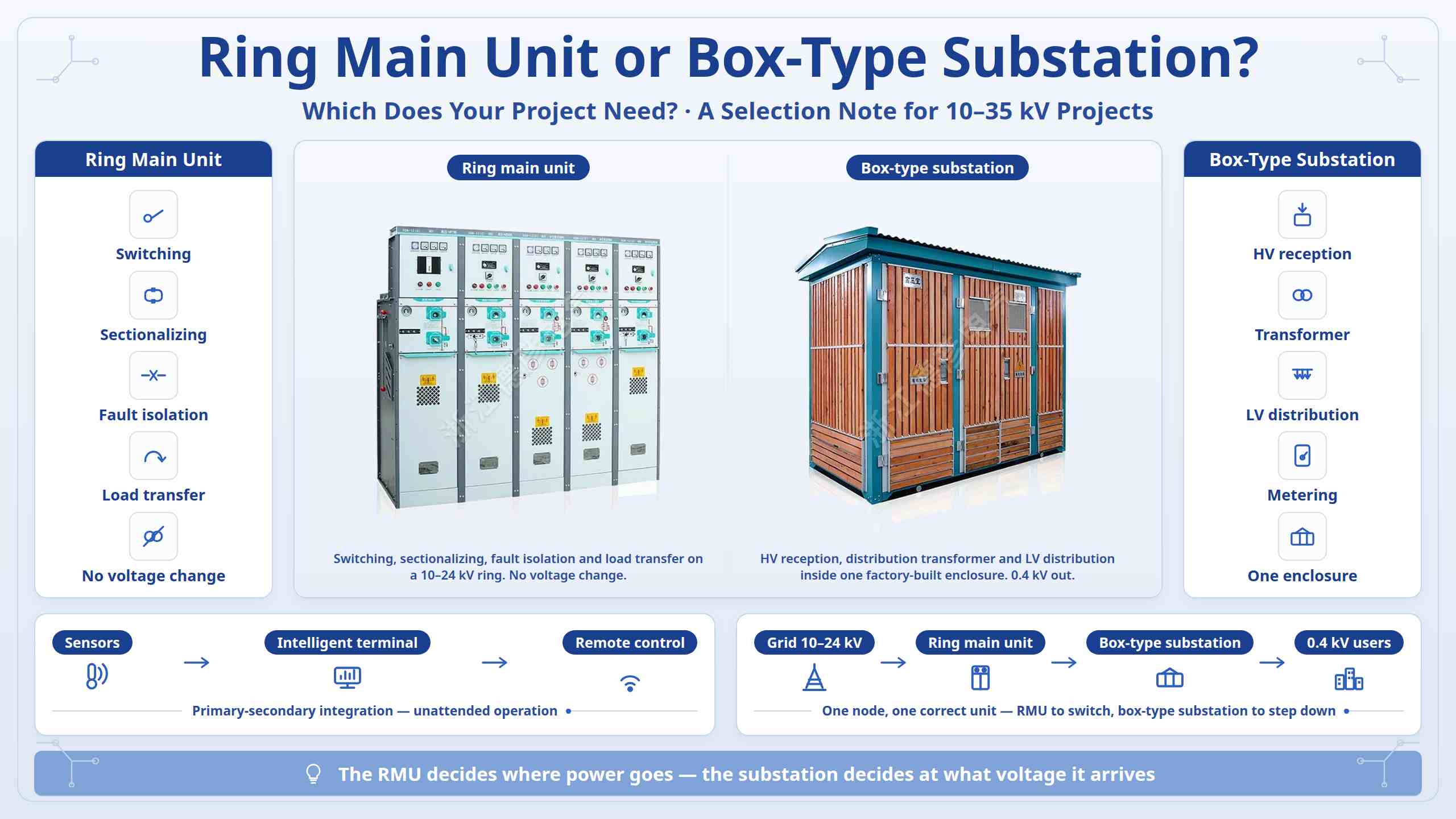

Dalam satu baris: RMU memutuskan ke mana listrik akan disalurkan; gardu induk tipe kotak memutuskan berapa tegangan yang diterimanya dan bagaimana distribusinya.

II. Mencocokkan Model dengan Skenario Anda

Renovasi kabel perkotaan dengan pasokan cincin daya ganda dan tidak memerlukan RMU secara lokal. Titik beban yang membutuhkan daya keluar 0,4kV — kawasan perumahan, bengkel, zona komersial, stasiun pengisian daya — memerlukan gardu induk tipe kotak. Lokasi di luar ruangan, sempit, lembap, atau berdebu lebih menyukai RMU berinsulasi gas, yang tangki tertutupnya tahan terhadap kondensasi, debu, dan kabut garam dengan pemeriksaan yang jauh lebih sedikit. Proyek fotovoltaik, penyimpanan, dan tumpukan pengisian menggunakan keduanya: gardu induk step-up dan kabinet yang terhubung ke jaringan menangani konversi dan sambungan ke jaringan, sedangkan RMU berinsulasi gas menangani pengumpulan dan peralihan dalam tapak yang terkendali.

AKU AKU AKU. Di Sebagian Besar Proyek Mereka Bekerja Sama

Di dalam banyak gardu induk tipe kotak, unit masuk dan keluar tegangan tinggi sendiri merupakan unit utama melingkar dengan sakelar pemutus beban. RMU adalah komponen switching; gardu induk adalah selungkup yang menambah transformasi dan distribusi tegangan rendah di sekitarnya. Oleh karena itu, batasannya lebih bersifat praktis daripada kompetitif — jika sebuah node hanya berpindah dan melakukan pembagian, tentukan RMU; jika juga harus turun dan mendistribusikan, tentukan gardu induk tipe kotak; dan jika stasiun tersebut juga merupakan bagian dari jaringan cincin, keduanya ditentukan bersama-sama. Arah utama saat ini untuk keduanya adalah integrasi primer-sekunder: sensor dan unit pemantauan di dalam kabinet, dipadukan dengan terminal distribusi cerdas eksternal, memungkinkan pengunggahan data secara real-time, lokasi dan isolasi kesalahan otomatis, kontrol peralihan jarak jauh, dan pengoperasian tanpa pengawasan.

IV. Apa yang Harus Diverifikasi Sebelum Mengonfirmasi Model

Tentukan terlebih dahulu apakah jaringan tersebut berbentuk radial atau dual-power ring — hal ini saja yang menentukan apakah RMU diperlukan. Kemudian verifikasi tegangan pengenal (10/24/35kV), arus pengenal, dan arus pemutusan hubung singkat dengan pengaturan perlindungan terkoordinasi; kondisi lokasi termasuk ruangan, kelembapan, debu, kabut garam, dan tingkat perlindungan, dengan peralatan tahan ledakan per GB 50058 jika diperlukan; dan persyaratan beban seperti kapasitas trafo, sirkuit keluar dan kemungkinan relokasi. Bandingkan biaya pertama dengan biaya siklus hidup: peralatan berinsulasi udara cocok untuk lokasi dalam ruangan kering dengan staf pemeliharaan khusus, sedangkan peralatan berinsulasi gas lebih mahal biayanya tetapi mengurangi pemeliharaan di lokasi luar ruangan atau lokasi yang sulit diperiksa.
