Inverter untuk Mesin Menggambar Kawat

Deyan Electric adalah pemasok listrik industri profesional, memberikan solusi andal dan keunggulan harga yang baik, mencakup pasar Eropa dan Amerika. Inverter LNC860L untuk Mesin Gambar Kawat memiliki kontrol tegangan yang canggih dan kualitas yang stabil. Cocok untuk pembelian massal, cocok untuk industri kawat dan kabel, memastikan pengoperasian yang stabil.

mengirimkan permintaan

Deskripsi Produk

LNC860Lseri konverter frekuensi yang didedikasikan untuk mesin penarik kawat tidak hanya memiliki semua fitur kinerja tinggi dari konverter frekuensi 8605-vektor, namun juga dapat mencapai kontrol tegangan loop tertutup dan kontrol tegangan loop terbuka, memenuhi berbagai persyaratan penggulungan dan pelepasan. Ia memiliki model matematika bawaan untuk kontrol dan dukungan belitan tegangan perhitungan otomatis diameter gulungan. Ini dapat digunakan secara luas dalam industri seperti kawat dan kabel, pemrosesan foil logam, belitan, gambar kawat logam, dan gambar kawat plastik. Inverter untuk Mesin Penggambar Kawat ini merupakan standar - dilengkapi dengan fungsi komunikasi 485, dan unit pengereman merupakan standar - dilengkapi dengan daya 22kW ke bawah. Kisaran daya: 0,75kW-400kW-380V.

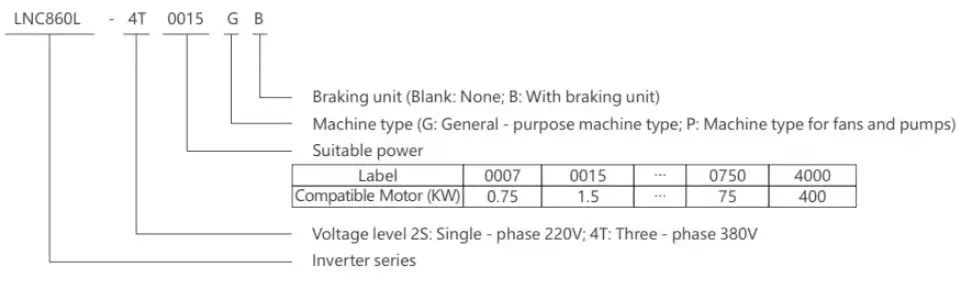

Arti model

LNC860L Inverter for Wire-Drawing Machine

Fitur produk

▲ Kontrol vektor berkinerja tinggi, torsi frekuensi rendah yang besar, dan keluaran stabil

▲Mendukung berbagai encoder: inkremental ABZ, inkremental U, dan pemecah masalah

▲ Masukan tegangan lebar, pengaturan tegangan keluaran otomatis (AR), tanpa mati selama kehilangan daya sesaat, dengan kemampuan beradaptasi yang lebih kuat

▲Mendukung kontrol tegangan loop tertutup dan kontrol tegangan loop terbuka

▲ Model matematika bawaan untuk kontrol belitan tegangan, mendukung perhitungan otomatis diameter gulungan

▲ Start mulus, pengoperasian stabil, dan tegangan konstan

▲ Deteksi putus kabel otomatis, kompensasi inersia otomatis

▲ Kombinasi sistem penggulungan dan pelepasan, dapat berbagi bus DC, menghemat energi listrik

▲ Algoritme PID canggih bawaan, dengan respons cepat, kemampuan beradaptasi yang kuat, dan proses debug yang mudah

▲ Kontrol kecepatan 16 langkah, PLC sederhana mewujudkan kontrol logika multi-fungsi seperti pengaturan waktu, kecepatan konstan, dan pengaturan arah

▲ Antarmuka komunikasi RS485 tertanam mendukung protokol Modbus

▲ Berbagai fungsi perlindungan: tegangan berlebih, arus berlebih, beban berlebih, panas berlebih, dll

Petunjuk papan nama

MODEL:	LNC860L-4T0037GB/4T0055PB
KEKUATAN:	3,7KW 9A/5,5KW 13A
MASUKAN:	3PH AC380V 50HZ/60HZ
KELUARAN:	3PH ACOV-380V OHZ-400HZ
SN:	kode batang

Daftar jenis mesin

Model konverter frekuensi	Kapasitas daya (kVA)	Arus masukan (A)	Arus keluaran (A)	Motor yang berlaku (KW)
Catu daya fase tunggal: 220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Catu daya tiga fase: 380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Spesifikasi teknis

Barang		Spesifikasi
Karakteristik kontrol	Frekuensi keluaran	0-500Hz
	Frekuensi pembawa	0.8kHz~12kHz Frekuensi pembawa dapat disesuaikan secara otomatis sesuai dengan karakteristik beban
	Resolusi frekuensi keluaran	0,01Hz
	Modus kontrol	Kontrol vektor loop terbuka (SVC) Kontrol V/F Kontrol vektor loop tertutup (FVC)
	Karakteristik torsi	Dengan kompensasi torsi dan kompensasi slip, torsi awal bisa mencapai 150% pada 0,5Hz
	Akurasi kontrol torsi	±5%(FVC)
	Kriteria tindakan pencegahan kios	Tetapkan sebagai persentase arus pengenal, mulai dari 20% hingga 250%
	Rentang pengaturan kecepatan	1:100(SVC) 1:1000(FVC)
	Akurasi stabilisasi kecepatan	±0,5%(SVC) ±0,02%(FVC)
	Kapasitas kelebihan beban	150% dari arus keluaran terukur selama satu menit
	kurva V/F	Empat mode: linier; multi-titik; pemisahan V/f lengkap; pemisahan V/f tidak lengkap
	Kurva akselerasi dan deselerasi	Mode akselerasi dan deselerasi linier atau kurva S; empat waktu akselerasi dan deselerasi; rentang waktu akselerasi dan deselerasi 0,1~6500,0 detik
	Pengereman searah	Frekuensi pengereman DC:0,00Hz~frekuensi maksimum.Waktu pengereman:0,0s～60,0s, nilai arus aksi pengereman:0,0%～100,0%
	Kontrol lari	Rentang frekuensi jog: 0,00Hz~frekuensi maksimum, waktu akselerasi dan deselerasi jog 0,1s~6500,0s
	PLC sederhana, operasi kecepatan multi-langkah	Pengoperasian kecepatan hingga 16 langkah dapat dicapai melalui PLC atau terminal kontrol internal
	PID bawaan	Ini dapat dengan mudah mewujudkan sistem kontrol loop tertutup kontrol proses
	Pengaturan tegangan otomatis (AVR)	Ketika tegangan jaringan berubah, secara otomatis dapat mempertahankan tegangan keluaran konstan
	Fungsi pembatas arus yang cepat	Meminimalkan kesalahan arus berlebih semaksimal mungkin dan melindungi pengoperasian normal konverter frekuensi
Karakteristik pengoperasian	Saluran perintah pengoperasian	Tiga saluran: diberikan oleh panel operasi, diberikan oleh terminal kontrol, diberikan oleh port komunikasi serial. Dapat dialihkan dengan berbagai cara
	Sumber frekuensi	Sepuluh sumber frekuensi: diberikan oleh kenop panel, diberikan oleh panel operasi, diberikan oleh tegangan analog, diberikan oleh arus analog, diberikan oleh komunikasi RS485, yang dapat dialihkan dengan berbagai cara
	Sumber frekuensi bantu	Sepuluh sumber frekuensi tambahan. Secara fleksibel dapat mencapai penyempurnaan frekuensi tambahan dan sintesis frekuensi
	Terminal masukan	Enam terminal input digital, salah satunya dapat digunakan sebagai input pulsa berkecepatan tinggi. Dua saluran input analog,Al1:rentang input0~+10V,Al2:rentang input0~+10V/0-20mA
	Terminal keluaran	Satu terminal keluaran pulsa berkecepatan tinggi, mengeluarkan sinyal gelombang persegi dari OkHz~50kHz, yang dapat mewujudkan keluaran besaran fisik seperti frekuensi yang ditetapkan dan frekuensi keluaran Satu terminal keluaran digital Satu terminal keluaran relai Dua terminal keluaran analog: OV~10V/0-20mA, yang dapat menunjukkan keluaran frekuensi keluaran/arus/tegangan/perintah frekuensi/kecepatan rotasi/sinyal faktor daya
	Fungsi perlindungan	Deteksi arus pendek motor pada proteksi kehilangan fasa input dan output saat dihidupkan, proteksi arus berlebih, proteksi tegangan berlebih, proteksi tegangan rendah, proteksi kelebihan panas berlebih, dll.
besi	Tempat lamaran	Di dalam ruangan, tidak terkena sinar matahari langsung, bebas dari debu, gas korosif, gas mudah terbakar, kabut minyak, uap air, air atau garam yang menetes, dll.
	Ketinggian	Kurang dari 1000m
	Kelembaban sekitar	-10℃~+40℃(Ketika suhu sekitar antara 40℃~50℃, diperlukan operasi penurunan daya)
	Kelembaban	Kurang dari 95% RH, tanpa kondensasi tetesan air
	Getaran	Kurang dari 5,9m/s²(0,6g)
	Suhu penyimpanan	-20℃~+60℃
