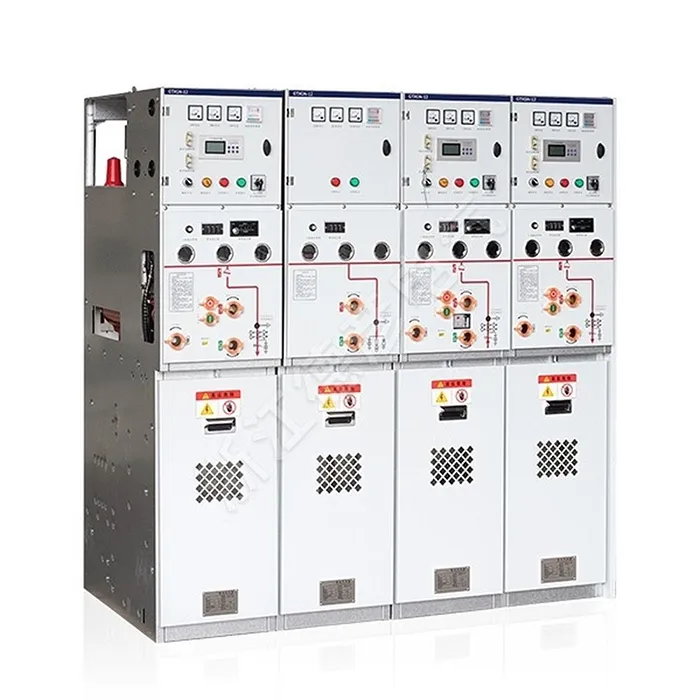

Switchgear Utama Cincin Berisolasi Logam AC

Deyan Electric adalah pemasok listrik industri profesional dengan R&D, produksi, dan layanan terintegrasi. Switchgear Utama Cincin Berinsulasi Logam AC adalah unit kompak berinsulasi udara untuk distribusi daya sekunder 10-12kV yang andal. Dirancang untuk sistem utama ring, ini memastikan peralihan beban yang aman, isolasi kesalahan, dan catu daya berkelanjutan. Desainnya yang kuat dan modular menawarkan perawatan yang mudah dan cocok untuk jaringan perkotaan, kawasan industri, dan kompleks komersial yang memerlukan kinerja jaringan yang dapat diandalkan dan hemat biaya.

mengirimkan permintaan

Deskripsi Produk

Switchgear Utama Cincin Berisolasi Logam AC adalah solusi yang sepenuhnya terisolasi, tersegel, dan bebas perawatan. Unit ini mengintegrasikan semua bagian aktif ke dalam satu blok cetakan epoksi, memastikan kekebalan total terhadap lingkungan yang keras. Unit Utama Cincin yang andal sangat ideal untuk beragam aplikasi mulai dari jaringan perkotaan hingga lokasi yang menantang seperti terowongan dan bandara. Dengan desainnya yang ringkas dan aman, switchgear berinsulasi padat ini menjamin keandalan dan keamanan operasional.

Parameter Produk (Spesifikasi)

Proyek	Satuan	Parameter
rutin
Tegangan terukur	persegi panjang	12
Frekuensi terukur	Hz	50
Frekuensi Daya Menahan Tegangan	kV/menit	42/48
Tegangan impuls petir	persegi panjang	75/85
Durasi Busur	S	≥0,5
Peringkat IP untuk Komponen (Tidak Termasuk Kabinet Metering)		IP67
Peringkat Perlindungan Enklosur		IP4X
Peringkat Perlindungan Kompartemen		IP2X
Tegangan Catu Daya Pengoperasian	V	DC24,48,110,220
Tegangan Catu Daya Pengoperasian	V	AC110、220
Sistem Busbar
Nilai saat ini	A	630(1250)
Dinilai Tahan Saat Ini dalam Waktu Singkat	ka/dtk	20/4(25/4)
Nilai Puncak Menahan Arus	ka	50(63)
Nilai Puncak Menahan Arus	ka	50
Unit Sakelar Beban
Nilai saat ini	A	630
Nilai Arus Penutupan Sirkuit Pendek	KA	50
Dinilai Tahan Saat Ini dalam Waktu Singkat	KA/S	20/4
Kehidupan Mekanis Sakelar Beban	Kedua
Kehidupan Listrik Saklar Beban	Kedua	E3
Pelepasan Sebagian	buah	≤5
Unit Pemutus Arus
Nilai saat ini	A	630(1250)
Nilai Arus Pemutusan Hubungan Pendek	KA	20(25)

Proyek	Satuan	Parameter
Nilai Arus Penutupan Sirkuit Pendek	ka	50(63)
Dinilai Tahan Saat Ini dalam Waktu Singkat	ka/s	20/4(25/4)
Kehidupan Mekanis Pemutus Arus	Kedua	20000
Masa pakai pemutus sirkuit	Kedua	E2
Urutan Pengoperasian yang Dinilai		0-0,3s-CO-180s-CO
Pelepasan Sebagian	komputer	≤5
Unit Listrik Kombinasi Sakelar-Sekering Beban
Nilai Saat Ini (Maksimum)	A	200
Nilai Arus Pemutusan Hubungan Pendek	ka	31.5
Nilai Saat Ini (Maksimum)	KA	80
Pelepasan Sebagian	komputer	3150
Sakelar pemutus
Nilai saat ini	A	630/1250
Dinilai Tahan Saat Ini dalam Waktu Singkat	KA	20/25
Dinilai Durasi Waktu Singkat	S	4
Nilai Puncak Menahan Arus	ka	50/63
Kehidupan mekanis	Kedua	3000
Sakelar Pembumian
Nilai saat ini	A	630/1250
Dinilai Tahan Saat Ini dalam Waktu Singkat	K	20/25
Dinilai Durasi Waktu Singkat	S	4
Nilai Puncak Menahan Arus	k	50/63
Nilai Arus Penutupan Sirkuit Pendek (Puncak)	KA	50
Siklus Arus Penutupan Sirkuit Pendek Terukur	Kedua	2
Kehidupan mekanis	Kedua	3000

Fitur Produk Dan Aplikasi

Situs Aplikasi

Isolasi Padat untuk Peningkatan Keamanan & Ramah Lingkungan

Desain Ringkas & Hemat Ruang

Sangat Dapat Diandalkan dalam Kondisi Buruk

Pengoperasian Bebas Perawatan

Konfigurasi Fleksibel & Dapat Diperluas

◇ Gardu sekunder kompak

◇ Perusahaan industri kecil dan pertambangan

◇ Pembangkit listrik tenaga angin

◇ Hotel, pusat perbelanjaan, gedung perkantoran, pusat komersial, dll.

◇ C- Unit sakelar beban

◇ Unit sambungan kabel D-Direct

◇ Unit koneksi kabel De-Direct dengan sakelar grounding

◇ Unit kombinasi sakelar-sekering beban F

◇ V- Unit pemutus sirkuit vakum
