Memperbaiki Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan

Deyan Electric adalah pemasok profesional dengan pengalaman manufaktur yang kaya dalam peralatan listrik industri. Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan Tetap yang dirancang untuk sistem 12kV. Memanfaatkan teknologi interupsi vakum canggih, ini memastikan pemutusan arus yang andal, perawatan minimal, dan peningkatan keselamatan. Ringkas dan serbaguna, ideal untuk distribusi dan perlindungan daya di berbagai aplikasi industri dan utilitas.

mengirimkan permintaan

Deskripsi Produk

Pemutus Sirkuit Vakum Dalam Ruangan Tetap adalah switchgear dalam ruangan AC 50Hz, 12KV tiga fase. Sangat cocok untuk pengendalian dan perlindungan perusahaan industri, pembangkit listrik, gardu induk, dan fasilitas kelistrikan, dan cocok untuk lokasi pengoperasian yang sering. Mekanisme pengoperasian dan badan pemutus sirkuit terintegrasi. Ini dapat dirancang sebagai unit instalasi tetap atau dilengkapi dengan mekanisme penggerak khusus untuk membentuk unit laci untuk digunakan. Bagian sirkuit utama dari Pemutus Sirkuit Vakum Dalam Ruangan Tetap dapat mengadopsi tiang terminal padat integral untuk mencapai miniaturisasi, keandalan tinggi, dan pemutus sirkuit bebas perawatan. Dapat dilengkapi dengan kabinet sakelar tipe laci yang dipasang sedang tipe KYN28-12(GZS), dan tipe tetap juga dapat digunakan pada kabinet sakelar tipe tetap XGN.

Parameter Produk (Spesifikasi)

Nomor seri	Nama		Satuan	Data
1	Tegangan terukur		persegi panjang	12
2	Tegangan operasi maksimum		KV	12
3	Nilai saat ini		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Arus Pemutusan Hubungan Pendek Terukur (Arus Stabilitas Termal Terukur - RMS)		KA	20/25	31.5		40
5	Nilai Arus Penutupan Sirkuit Pendek (Puncak)		KA	50/63	80		100
6	Arus Penahan Puncak Terukur (Arus Stabilitas Dinamis Terukur - Puncak)		KA	50/63	80		100
7	Arus Tahan Arus Pendek Berperingkat 4S		KA	20/25	31.5		20/25
8	Tingkat Isolasi Terukur	Penahan Tegangan Kerja (Sebelum dan Sesudah Nilai Pemutusan)/1 menit Penahan Tegangan Frekuensi Daya	KV	Tanah 42 (Istirahat 48)
		Menahan Tegangan (Sebelum dan Sesudah Nilai Putus) / Nilai Puncak Tegangan Tahan Impuls		Tanah 75 (Istirahat 85)
9	Nilai Waktu Stabilitas Termal		S	4
10	Urutan Pengoperasian yang Dinilai			Pisahkan -0,3S - Gabungan -180S - Gabungan
11	Kehidupan mekanis		Kedua	20000
12	Nilai Jumlah Pemutusan Hubungan Pendek Saat Ini		Kedua	50
13	Mekanisme Operasi Nilai Tegangan Penutupan (DC)		v	AC、DC 110.220
14	Mekanisme Pengoperasian Nilai Tegangan Pembukaan (DC)		v	AC、DC 110.220
15	Kesenjangan kontak		mm	11±1
16	Overstroke (panjang kompresi pegas kontak)		mm	3,5±0,5
17	Waktu pentalan penutupan dan pembukaan tiga fase		MS	≤2
18	Hubungi waktu pentalan selama penutupan		MS	≤2
19	Kecepatan tersandung rata-rata		MS	0,9~1,2
	Kecepatan penutupan rata-rata		MS	0,5-~0,8
20	Waktu pembukaan	Pada tegangan operasi maksimum	S	≤0,05
21		Pada tegangan operasi minimum		≤0,08
22	Waktu penutupan		S	0.1
23	Resistansi setiap rangkaian utama fasa		μΩ	630 ≤50		1250 ≤ 45
24	Ketebalan keausan kumulatif yang diijinkan untuk kontak bergerak dan stasioner		mm	3

Fitur Produk Dan Aplikasi

Gangguan Vakum Tingkat Lanjut

Desain Tetap & Kompak

Keamanan & Keandalan Tinggi

Mekanisme Operasi Pegas

Rentang Aplikasi Serbaguna

◇ Gardu sekunder kompak

◇ Perusahaan industri kecil dan pertambangan

◇ Pembangkit listrik tenaga angin

◇ Hotel, pusat perbelanjaan, gedung perkantoran, pusat komersial, dll.

◇ C- Unit sakelar beban

◇ Unit sambungan kabel D-Direct

◇ Unit koneksi kabel De-Direct dengan sakelar grounding

◇ Unit kombinasi sakelar-sekering beban F

◇ V- Unit pemutus sirkuit vakum

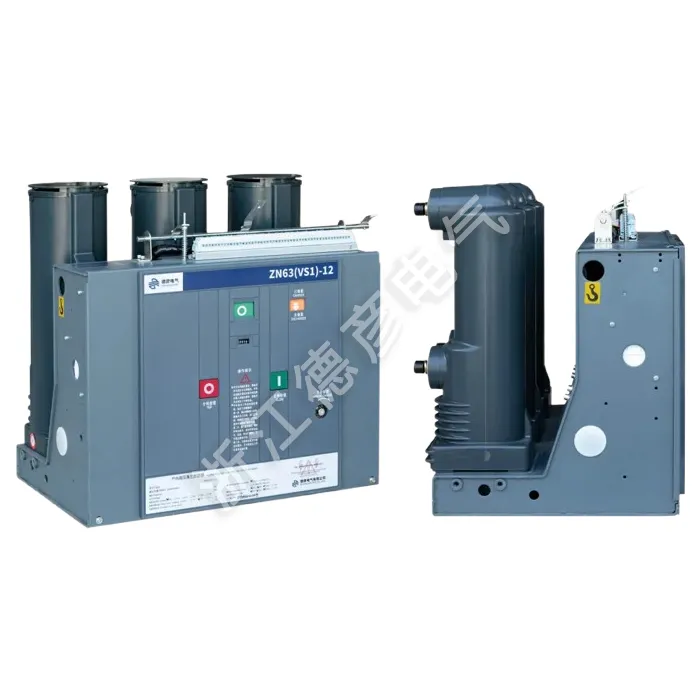

Fixed Indoor High-Voltage Vacuum Circuit Breaker
