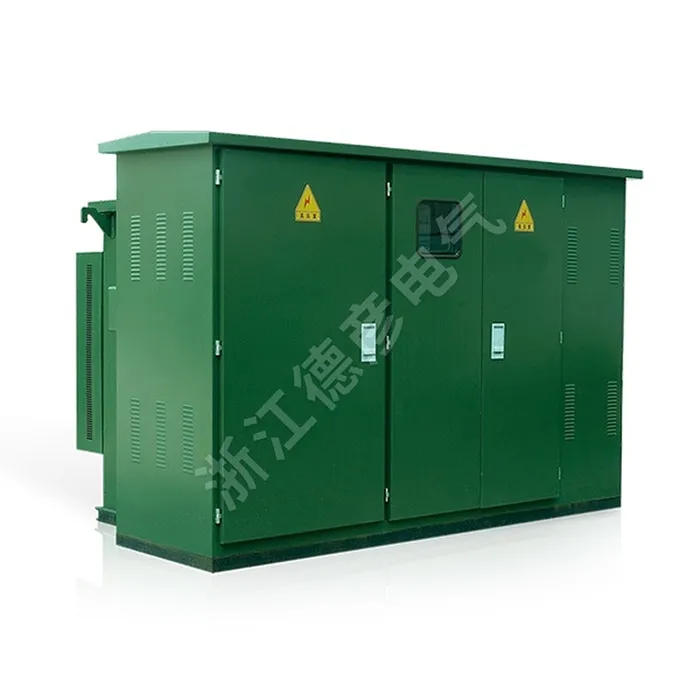

Gardu Induk Tipe Kotak Pracetak ala Amerika

Deyan Electric adalah pemasok profesional dengan pengalaman manufaktur yang kaya dalam peralatan listrik industri. Gardu induk tipe kotak prefabrikasi gaya Amerika adalah solusi kompak dan terintegrasi penuh untuk distribusi daya 10kV-35kV. Dilengkapi dengan casing baja tahan kerusakan dan tahan cuaca dengan desain estetika klasik. Unit "plug-and-play" ini menggabungkan unit utama ring tegangan tinggi, transformator rugi-rugi rendah, dan switchgear tegangan rendah ke dalam satu sistem tunggal yang kuat. Ini memastikan kinerja yang andal, pemasangan yang mudah, dan ideal untuk ruang publik, kawasan perumahan, dan aplikasi industri.

mengirimkan permintaan

Deskripsi Produk

Gardu induk tipe kotak prefabrikasi bergaya Amerika menggabungkan teknologi internasional yang canggih sekaligus disesuaikan dengan kondisi domestik. Gardu induk tipe kotak prefabrikasi gaya Amerika memiliki desain yang kompak, pemasangan dan perawatan yang mudah, kebisingan rendah, kerugian rendah, perlindungan anti-pencurian, kapasitas beban berlebih yang kuat, dan perlindungan komprehensif. Sangat cocok untuk kawasan pemukiman baru, jalur hijau, taman, stasiun, hotel, lokasi konstruksi, bandara, dan sejenisnya

Parameter Produk (Spesifikasi)

Nomor seri	Nama	Satuan	Spesifikasi Teknis
1	Tegangan terukur	kv	10/0.4 (Tekanan Tinggi/Tekanan Rendah)
2	Tegangan operasi maksimum	kv	12 (Sisi tegangan tinggi)
3	Frekuensi terukur	Hz	50
4	Kapasitas terukur	KVA	50-1600
5	Frekuensi daya 1 menit menahan tegangan	KV	35
6	Tegangan impuls petir	KV	75
7	Metode pendinginan		Pendinginan mandiri dengan terendam oli
8	Sekering cadangan tegangan tinggi memutus arus	ka	50
9	Sekering penyisipan memutus arus	KA	2.5
10	Suhu lingkungan	℃	-35-+40
11	Kenaikan suhu koil diperbolehkan	k	65
12	Pengaturan tegangan tanpa beban		±5% atau ±2 × 2,5%
13	Tingkat Kebisingan	dB	50
14	Peringkat Perlindungan		IP43

Tabel Spesifikasi Teknis Transformator

Menampilkan inti transformator seri S9 baru, yang menawarkan kerugian rendah, kapasitas kelebihan beban yang sangat baik, dan ketahanan hubung singkat yang kuat. Semua pengencang diperlakukan dengan tindakan anti-longgar, sehingga menghilangkan kebutuhan akan pengangkatan inti. Sebagai alternatif, transformator seri S10 dan seri S11 yang unggul juga tersedia.

Kapasitas kVA	Tegangan kV		Penunjukan Grup Koneksi	% arus tanpa beban			% arus tanpa beban			Tegangan Impedansi %	S9	S10	S11
Kapasitas kVA	Tekanan tinggi	Tekanan rendah	Penunjukan Grup Koneksi	S9	S10	S11	S9	S9	S11	Tegangan Impedansi %	S9	S10	S11
50	10±5% atau ±2×2,5%	0.4	Dyn11atau Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Fitur Produk Dan Aplikasi

Desain Terintegrasi & Kompak

Inti Transformator Terendam Minyak

Keamanan Tinggi & Ketahanan Terhadap Kerusakan

Telah Diuji Sebelumnya untuk Keandalan

Instalasi & Pembumian yang Fleksibel

Situs Aplikasi

◇ Gardu sekunder kompak

◇ Perusahaan industri kecil dan pertambangan

◇ Pembangkit listrik tenaga angin

◇ Hotel, pusat perbelanjaan, gedung perkantoran, pusat komersial, dll.

◇ C- Unit sakelar beban

◇ Unit sambungan kabel D-Direct

◇ Unit koneksi kabel De-Direct dengan sakelar grounding

◇ Unit kombinasi sakelar-sekering beban F

◇ V- Unit pemutus sirkuit vakum

American-style Prefabricated Box-Type Substation
