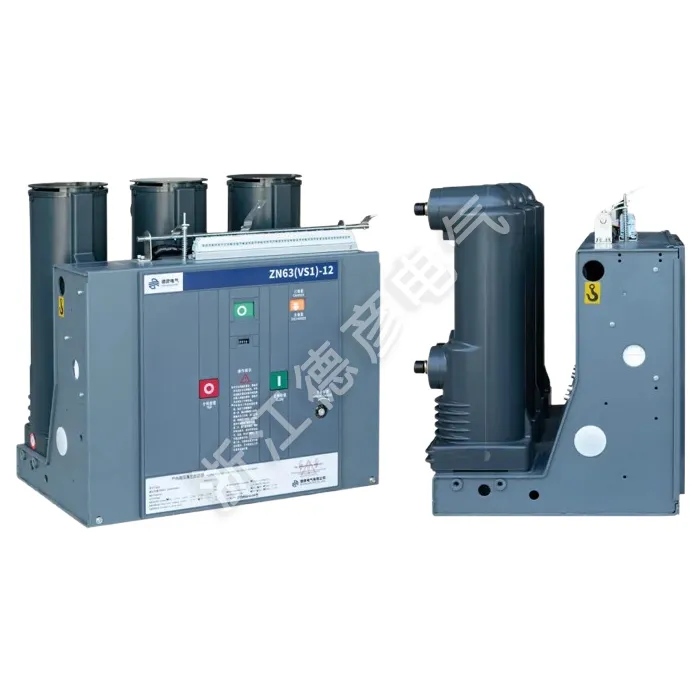

Pemutus Sirkuit Vakum Dalam Ruangan dengan Gerobak Tangan

Deyan Electric adalah pemasok profesional dengan pengalaman manufaktur yang kaya dalam peralatan listrik industri, yang mengkhususkan diri dalam R&D, produksi, penjualan, dan layanan peralatan listrik industri. Produk utamanya meliputi peralatan listrik seperti switchgear berinsulasi gas, unit utama ring, gardu induk kompak, dan switchgear tegangan tinggi/rendah.
Pemutus Sirkuit Vakum Dalam Ruangan dengan desain Gerobak Tangan (draw-out) untuk memudahkan perawatan dan pengujian. Ini memberikan perlindungan sirkuit yang andal dengan teknologi interupsi vakum, struktur kompak, dan pengoperasian yang fleksibel, menjadikannya ideal untuk sistem distribusi daya dan aplikasi industri.

mengirimkan permintaan

Deskripsi Produk

Pemutus sirkuit vakum dalam ruangan dengan kereta tangan adalah switchgear dalam ruangan AC 50Hz tiga fase dengan tegangan pengenal 12kV. Sangat cocok untuk aplikasi kontrol dan perlindungan di pabrik industri, pembangkit listrik, gardu induk, dan fasilitas kelistrikan, dan ideal untuk lokasi yang memerlukan pengoperasian sering. Dilengkapi mekanisme operasi terintegrasi dan badan pemutus. Pemutus sirkuit vakum dalam ruangan dengan handcardapat dirancang sebagai unit pemasangan tetap atau dilengkapi dengan mekanisme dorong masuk khusus untuk membentuk unit tarik keluar. Pemutus sirkuit vakum dalam ruangan dengan bagian sirkuit utama mobil tangan dapat menggunakan tiang berinsulasi padat yang dienkapsulasi sepenuhnya untuk mencapai ukuran yang ringkas, keandalan yang tinggi, dan pengoperasian bebas perawatan. Versi ini kompatibel dengan kabinet switchgear tarik seperti KYN28-12(GZS), sedangkan versi pemasangan tetap dapat diintegrasikan ke dalam kabinet switchgear tetap XGN.

Parameter Produk (Spesifikasi)

Nomor seri	Nama		Satuan	Data
1	Tegangan terukur		persegi panjang	12
2	Tegangan operasi maksimum		KV	12
3	Nilai saat ini		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Arus Pemutusan Hubungan Pendek Terukur (Arus Stabilitas Termal Terukur - RMS)		KA	20/25	31.5		40
5	Nilai Arus Penutupan Sirkuit Pendek (Puncak)		KA	50/63	80		100
6	Arus Penahan Puncak Terukur (Arus Stabilitas Dinamis Terukur - Puncak)		KA	50/63	80		100
7	Arus Tahan Arus Pendek Berperingkat 4S		KA	20/25	31.5		20/25
8	Tingkat Isolasi Terukur	Penahan Tegangan Kerja (Sebelum dan Sesudah Nilai Pemutusan)/1 menit Penahan Tegangan Frekuensi Daya	KV	Tanah 42 (Istirahat 48)
		Menahan Tegangan (Sebelum dan Sesudah Nilai Putus) / Nilai Puncak Tegangan Tahan Impuls		Tanah 75 (Istirahat 85)
9	Nilai Waktu Stabilitas Termal		S	4
10	Urutan Pengoperasian yang Dinilai			Pisahkan -0,3S - Gabungan -180S - Gabungan
11	Kehidupan mekanis		Kedua	20000
12	Nilai Jumlah Pemutusan Hubungan Pendek Saat Ini		Kedua	50
13	Mekanisme Operasi Nilai Tegangan Penutupan (DC)		v	AC、DC 110.220
14	Mekanisme Pengoperasian Nilai Tegangan Pembukaan (DC)		v	AC、DC 110.220
15	Kesenjangan kontak		mm	11±1
16	Overstroke (panjang kompresi pegas kontak)		mm	3,5±0,5
17	Waktu pentalan penutupan dan pembukaan tiga fase		MS	≤2
18	Hubungi waktu pentalan selama penutupan		MS	≤2
19	Kecepatan tersandung rata-rata		MS	0,9~1,2
	Kecepatan penutupan rata-rata		MS	0,5-~0,8
20	Waktu pembukaan	Pada tegangan operasi maksimum	S	≤0,05
21		Pada tegangan operasi minimum		≤0,08
22	Waktu penutupan		S	0.1
23	Resistansi setiap rangkaian utama fasa		μΩ	630 ≤50		1250 ≤ 45
24	Ketebalan keausan kumulatif yang diijinkan untuk kontak bergerak dan stasioner		mm	3

Fitur Produk Dan Aplikasi

Desain Gerobak Tangan (Penarikan).

Gangguan Vakum Tingkat Lanjut

Peningkatan Keamanan dengan Interlock

Mekanisme Operasi Pegas

Aplikasi Serbaguna

Rentang Aplikasi

◇ Gardu sekunder kompak

◇ Perusahaan industri kecil dan pertambangan

◇ Pembangkit listrik tenaga angin

◇ Hotel, pusat perbelanjaan, gedung perkantoran, pusat komersial, dll.

◇ C- Unit sakelar beban

◇ Unit sambungan kabel D-Direct

◇ Unit koneksi kabel De-Direct dengan sakelar grounding

◇ Unit kombinasi sakelar-sekering beban F

◇ V- Unit pemutus sirkuit vakum

Indoor Vacuum Circuit Breaker With Handcart
