Apa yang Membuat Switchgear Utama Cincin Tertutup Logam AC Dapat Diandalkan untuk Distribusi Daya Modern?

Switchgear utama cincin tertutup logam ACadalah solusi distribusi tegangan menengah kompak yang dirancang untuk meningkatkan kontinuitas daya, keselamatan operasional, isolasi kesalahan, dan efisiensi instalasi. Dengan menggabungkan fungsi switching, proteksi, isolasi, dan grounding di dalam wadah logam, peralatan ini sangat cocok untuk jaringan distribusi perkotaan, fasilitas industri, bangunan komersial, proyek infrastruktur, dan aplikasi energi terbarukan. Panduan ini menjelaskan struktur, prinsip pengoperasian, parameter teknis utama, fitur keselamatan, skenario aplikasi, dan pertimbangan praktis untuk memilih konfigurasi yang tepat.

Daftar isi

• 1. Memahami Switchgear Utama Cincin Tertutup Logam AC
• 2. Mengapa Penting dalam Distribusi Tegangan Menengah?
• 3. Bagaimana Struktur Switchgear?
  • Komponen Switching dan Proteksi
  • Kompartemen Kabel dan Koneksi
  • Kandang Logam dan Desain Keselamatan
• 4. Bagaimana Cara Kerja Sistem Utama Cincin?
• 5. Parameter Teknis Mana yang Paling Penting?
• 6. Manfaat Utama untuk Proyek Distribusi Tenaga Listrik
• 7. Dimana Biasanya Digunakan?
• 8. Apa yang Harus Diperiksa Pembeli Sebelum Memesan?
• 9. Pertimbangan Pemasangan, Pengoperasian dan Pemeliharaan
• 10. Konfigurasi Berisolasi Udara dan Berinsulasi Gas
• 11. Pertanyaan yang Sering Diajukan
• 12. Kesimpulan

1. Memahami Switchgear Utama Cincin Tertutup Logam AC

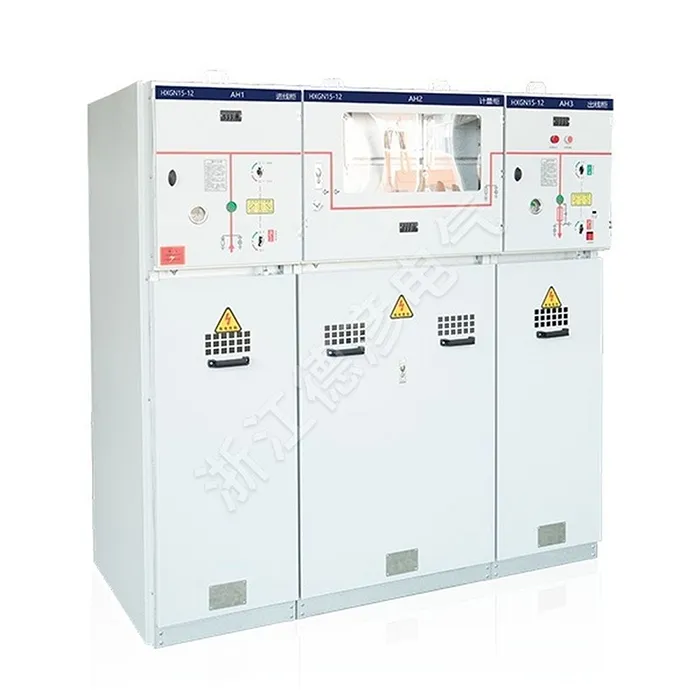

Switchgear utama cincin tertutup logam AC adalah rakitan distribusi listrik tegangan menengah yang dirancang untuk menerima, mendistribusikan, mengalihkan, mengisolasi, dan melindungi daya listrik dalam jaringan distribusi cincin atau radial. Ini menempatkan peralatan switching dan perlindungan yang relevan di dalam selungkup logam yang dibumikan, menciptakan solusi yang kompak dan terorganisir untuk aplikasi tegangan menengah.

Berdasarkan IEC 62271-200, switchgear dan controlgear AC yang dilapisi logam mencakup peralatan dengan voltase pengenal di atas 1 kV dan hingga dan termasuk 52 kV. Unit utama ring merupakan salah satu bentuk praktis dari peralatan ini dan banyak dikaitkan dengan sistem distribusi kabel tegangan menengah.

Istilah “ring main” menggambarkan susunan jaringan dan bukan sekedar kabinet itu sendiri. Dalam jaringan cincin pada umumnya, daya dapat mencapai titik distribusi dari dua arah. Jika bagian kabel mengalami gangguan, bagian yang terkena dampak dapat diisolasi sementara jaringan yang tersisa terus menerima daya melalui rute alternatif.

Bagi pemilik proyek, arsitektur ini mengatasi salah satu tantangan distribusi yang paling penting: menjaga layanan kelistrikan sekaligus mengendalikan ukuran peralatan, kompleksitas pengoperasian, dan risiko keselamatan.

2. Mengapa Penting dalam Distribusi Tegangan Menengah?

Jaringan listrik modern harus mampu menangani beban yang semakin meningkat dengan tetap mempertahankan layanan yang dapat diandalkan. Pabrik industri, kompleks komersial, rumah sakit, fasilitas transportasi, pusat data, dan instalasi energi terbarukan tidak selalu dapat mentoleransi pemadaman listrik yang berkepanjangan.

Sistem utama ring yang dirancang dengan baik memberikan beberapa keuntungan:

• Kontinuitas pasokan:Konfigurasi cincin dapat memberikan jalur daya alternatif setelah gangguan terisolasi.
• Isolasi kesalahan:Operator dapat memutuskan sambungan bagian yang terkena dampak tanpa perlu mematikan seluruh jaringan distribusi.
• Instalasi kompak:Peralatan switching yang terintegrasi mengurangi jejak dibandingkan dengan beberapa pengaturan konvensional.
• Keamanan operasional:Penutup logam, pengaturan grounding, interlock, dan indikasi posisi membantu mengurangi risiko operasional.
• Konfigurasi fleksibel:Kombinasi berbeda dari sakelar beban, pemutus sirkuit, sekering, trafo arus, trafo tegangan, dan sakelar pembumian dapat dirancang sesuai dengan kebutuhan proyek.

Karakteristik ini membuat switchgear utama ring sangat berharga ketika ruang terbatas dan kontinuitas layanan kelistrikan merupakan prioritas desain utama.

3. Bagaimana Struktur Switchgear?

Meskipun konfigurasinya berbeda-beda menurut pabrikan dan kelas voltase, rakitan switchgear utama cincin tertutup logam AC mengintegrasikan beberapa bagian fungsional. Memahami bagian ini membantu pembeli mengevaluasi proposal teknis dengan lebih akurat.

Komponen Switching dan Proteksi

Bagian peralihan dapat dilengkapi sakelar pemutus beban, pemutus sirkuit vakum, kombinasi sakelar sekering, pemisah, dan sakelar pembumian. Pengaturan yang tepat tergantung pada apakah peralatan tersebut terutama ditujukan untuk peralihan pengumpan, proteksi transformator, gangguan gangguan, atau kombinasi dari fungsi-fungsi ini.

Sakelar pemutus beban umumnya dimaksudkan untuk mengalihkan arus beban normal, sedangkan pemutus sirkuit memberikan kemampuan interupsi kesalahan yang lebih komprehensif. Jika sekering digunakan, kombinasi saklar-sekring dapat memberikan perlindungan transformator dan pengumpan dalam rentang aplikasi yang sesuai.

Oleh karena itu, pembeli tidak boleh menilai kabinet hanya dari nilai arusnya. Filosofi proteksi yang lengkap harus sesuai dengan trafo, feeder, kabel, dan sistem proteksi hulu/hilir.

Kompartemen Kabel dan Koneksi

Kompartemen kabel menyediakan antarmuka antara switchgear dan jaringan tegangan menengah eksternal. Tergantung pada desainnya, mungkin berisi terminasi kabel, sakelar pembumian, trafo arus, trafo tegangan, komponen pelindung lonjakan arus, atau aksesori lainnya.

Kompatibilitas kabel yang benar sangat penting. Ukuran kabel yang diperlukan, jenis terminasi, tingkat insulasi, jarak fasa, dan metode pemasangan harus dikonfirmasi sebelum produksi peralatan.

Kandang Logam dan Desain Keselamatan

Penutup logam memisahkan komponen berenergi dari lingkungan sekitar dan menciptakan struktur mekanis tertentu untuk peralatan internal. Pembagian yang tepat juga dapat membantu membatasi dampak kesalahan internal.

Mekanisme yang saling terkait adalah fitur penting lainnya. Interlock mekanis atau elektrik dapat membantu mencegah rangkaian pengoperasian yang tidak aman, seperti menutup sakelar pembumian saat sirkuit berenergi tetap terhubung.

Untuk instalasi berisiko tinggi, klasifikasi busur internal dan pengaturan pelepas tekanan harus dipertimbangkan sebagai bagian dari desain keselamatan secara keseluruhan. Beberapa sistem RMU yang tersedia secara komersial menentukan kinerja busur internal berdasarkan kondisi pengujian yang ditentukan, menunjukkan mengapa klasifikasi yang tepat harus diverifikasi daripada diasumsikan.

4. Bagaimana Cara Kerja Sistem Utama Cincin?

Prinsip pengoperasian dasarnya sangat mudah. Beberapa titik distribusi dihubungkan melalui jaringan tegangan menengah melingkar. Setiap unit utama cincin mengontrol suatu bagian jaringan dan dapat menyediakan sambungan ke transformator atau beban hilir.

Selama operasi normal, jaringan dapat beroperasi dengan titik terbuka yang ditentukan atau konfigurasi lain yang disetujui utilitas. Jika terjadi kesalahan kabel, operator atau sistem proteksi otomatis dapat mengidentifikasi dan mengisolasi bagian yang terkena dampak. Bagian jaringan yang sehat kemudian dapat tetap diberi energi dari jalur pasokan yang tersedia.

Pengaturan ini tidak berarti bahwa setiap dering secara otomatis menyediakan daya tanpa gangguan. Kontinuitas sebenarnya bergantung pada desain jaringan, koordinasi proteksi, prosedur peralihan, otomatisasi, redundansi, dan persyaratan pengoperasian utilitas.

Oleh karena itu, kualitas skema distribusi secara keseluruhan sama pentingnya dengan switchgear itu sendiri.

5. Parameter Teknis Mana yang Paling Penting?

Memilih peralatan hanya berdasarkan tegangan dan arus dapat menimbulkan masalah proyek yang serius. Spesifikasi teknis yang lengkap harus mempertimbangkan parameter kelistrikan, mekanik, lingkungan, dan keselamatan.

IEC 62271-200 sangat relevan karena menetapkan persyaratan untuk switchgear dan perangkat kendali AC yang tertutup logam dalam rentang tegangan yang ditentukan. Standar lain mungkin berlaku untuk masing-masing komponen, termasuk sakelar tegangan tinggi, pemutus sirkuit, kombinasi sakelar-sekring, pemisah, dan sakelar pembumian.

6. Manfaat Utama untuk Proyek Distribusi Tenaga Listrik

Jejak Kompak

Switchgear utama ring dirancang untuk menggabungkan beberapa fungsi distribusi dalam pengaturan yang relatif kompak. Hal ini sangat berguna pada gardu induk perkotaan, bangunan komersial, pabrik industri, dan proyek infrastruktur yang memerlukan luas lantai yang mahal.

Peningkatan Fleksibilitas Operasional

Berbagai fungsi peralihan memungkinkan operator mengisolasi pengumpan, transformator, atau bagian kabel yang dipilih sesuai dengan rencana pengoperasian jaringan. Hal ini dapat menyederhanakan prosedur pemeliharaan dan manajemen kesalahan.

Peningkatan Perlindungan Personil

Selubung logam, sistem pembumian, interlock, kompartementalisasi, dan klasifikasi kinerja busur yang sesuai dapat menciptakan perlindungan berlapis. Namun, fitur ini harus diverifikasi berdasarkan dokumentasi pengujian produk yang sebenarnya.

Mengurangi Kompleksitas Distribusi

RMU yang dikonfigurasi dengan benar dapat mengintegrasikan peralihan pengumpan dan proteksi transformator dalam paket standar. Hal ini dapat menyederhanakan rekayasa, transportasi, instalasi, dan commissioning dibandingkan dengan merakit beberapa komponen terpisah.

Cocok untuk Infrastruktur Modern

Arsitektur dasar yang sama dapat mendukung distribusi utilitas konvensional serta aplikasi industri, komersial, energi terbarukan, transportasi, dan tegangan menengah lainnya.

7. Dimana Biasanya Digunakan?

Switchgear utama cincin tertutup logam AC cocok untuk berbagai lingkungan distribusi tegangan menengah.

• Distribusi listrik perkotaan:Gardu induk kompak dan jaringan kabel bawah tanah.
• Fasilitas industri:Pabrik, pabrik pengolahan, gudang, dan lokasi produksi.
• Bangunan komersial:Pusat perbelanjaan, kompleks perkantoran, hotel, dan pembangunan komersial besar.
• Infrastruktur publik:Bandara, fasilitas kereta api, rumah sakit, terowongan, dan proyek kota.
• Energi terbarukan:Sistem pengumpulan dan distribusi tenaga surya dan angin.
• Perkembangan perumahan:Distribusi tegangan menengah untuk komunitas besar dan proyek perumahan.
• Gardu trafo:Manajemen pengumpan masuk dan keluar serta perlindungan transformator.

Proyek komersial dan industri sering kali memprioritaskan dimensi yang ringkas, peralihan yang andal, perawatan yang mudah, dan koordinasi perlindungan yang jelas. Proyek energi terbarukan mungkin memberikan penekanan tambahan pada pengoperasian jarak jauh, ketahanan terhadap lingkungan, pemantauan, dan otomatisasi.

8. Apa yang Harus Diperiksa Pembeli Sebelum Memesan?

Membeli switchgear tegangan menengah adalah keputusan teknis dan bukan sekadar perbandingan harga. Sebelum melakukan pemesanan, teknisi proyek dan tim pengadaan harus menyiapkan jadwal teknis yang terperinci.

1. Konfirmasikan tegangan sistem.Verifikasi persyaratan tegangan operasi nominal dan maksimum.
2. Hitung arus beban.Jangan memilih arus pengenal hanya dari pelat nama trafo tanpa mempertimbangkan kondisi pengoperasian sebenarnya.
3. Tentukan tingkat hubung singkat.Peringkat ketahanan waktu pendek dan puncak switchgear harus sesuai dengan perhitungan kesalahan jaringan.
4. Tentukan metode perlindungan.Tentukan apakah proyek memerlukan sakelar beban, pemutus sirkuit vakum, sekering, atau kombinasi keduanya.
5. Periksa persyaratan kabel.Jenis kabel, terminasi, ukuran konduktor, dan ruang pemasangan yang tersedia harus dikonfirmasi.
6. Tinjau persyaratan yang saling terkait.Verifikasi urutan pengoperasian dan logika keselamatan yang diperlukan.
7. Konfirmasikan kondisi lingkungan.Pertimbangkan suhu, ketinggian, kelembapan, tingkat polusi, kondisi seismik, dan lingkungan pemasangan.
8. Minta dokumentasi pengujian.Mintalah laporan pengujian tipe, catatan pengujian rutin, sertifikat, gambar, dan lembar data teknis yang berlaku.
9. Periksa akses pemeliharaan.Pastikan operator dapat memeriksa, mengoperasikan, menguji, dan memelihara peralatan dengan aman.
10. Evaluasi ekspansi di masa depan.Jika pengumpan tambahan mungkin diperlukan, diskusikan modularitas dan kapasitas cadangan sebelum produksi.

Spesifikasi teknis yang jelas di awal proyek dapat secara signifikan mengurangi kesalahpahaman penawaran, mendesain ulang pekerjaan, penundaan pengiriman, dan masalah commissioning.

9. Pertimbangan Pemasangan, Pengoperasian dan Pemeliharaan

Bahkan switchgear yang dirancang dengan baik memerlukan pemasangan dan pengoperasian yang benar. Pemasangan harus mengikuti gambar yang disetujui pabrikan dan peraturan kelistrikan yang berlaku. Kualitas terminasi kabel sangat penting karena terminasi yang buruk dapat menimbulkan tegangan listrik lokal, panas berlebih, atau kegagalan isolasi.

Sebelum pemberian energi, tim proyek harus memverifikasi operasi mekanis, interlock listrik, kontinuitas grounding, sambungan kabel, pengaturan proteksi, sirkuit bantu, sistem indikasi, dan fungsi terkait lainnya.

Perawatan rutin harus didasarkan pada instruksi pabrik dan lingkungan pengoperasian sebenarnya. Interval pemeriksaan mungkin memerlukan penyesuaian untuk lokasi yang sangat tercemar, kelembapan tinggi, seringnya pergantian, atau kondisi industri yang menuntut.

Untuk sistem distribusi cerdas, fungsi pemantauan opsional dan kendali jarak jauh juga dapat dipertimbangkan. Fungsi-fungsi ini dapat meningkatkan visibilitas operasional dan mendukung respons yang lebih cepat terhadap kondisi abnormal bila diintegrasikan dengan arsitektur kontrol lokasi.

10. Konfigurasi Berisolasi Udara dan Berinsulasi Gas

Switchgear utama ring dapat dirancang berdasarkan teknologi isolasi yang berbeda. Konfigurasi berinsulasi udara menggunakan udara sebagai media isolasi utama, sedangkan desain berinsulasi gas menempatkan komponen penting dalam lingkungan isolasi tertutup. Solusi berinsulasi padat juga tersedia di beberapa rangkaian produk.

Konfigurasi terbaik bergantung pada lingkungan proyek dan bukan pada teknologi “terbaik” universal. Pembeli harus mengevaluasi ruang, filosofi pemeliharaan, persyaratan lingkungan, pertimbangan siklus hidup, peraturan setempat, dan bukti pengujian yang tersedia dari produsen.

11. Pertanyaan yang Sering Diajukan

Apa itu switchgear utama cincin tertutup logam AC?

Ini adalah rakitan switchgear tegangan menengah yang dibungkus dalam wadah logam dan dirancang terutama untuk peralihan, isolasi, perlindungan, dan distribusi dalam jaringan tenaga cincin atau radial.

Kisaran tegangan apa yang umumnya dikaitkan dengan switchgear utama ring?

Banyak produk RMU komersial dirancang untuk jaringan tegangan menengah seperti sistem 11 kV, 12 kV, atau 24 kV, sementara konfigurasi lain dapat mencakup kelas tegangan tambahan. Peringkat yang benar harus selalu disesuaikan dengan jaringan proyek.

Apakah unit utama berbentuk cincin mencegah pemadaman listrik?

Tidak ada peralatan yang dapat menghilangkan setiap pemadaman listrik. Namun, pengaturan cincin dapat meningkatkan kontinuitas pasokan dengan membiarkan bagian yang rusak diisolasi sementara bagian yang sehat dapat tetap diberi energi melalui jalur pasokan alternatif.

Apa perbedaan antara saklar beban dan pemutus arus?

Sakelar beban terutama dimaksudkan untuk mengalihkan arus beban normal dalam kemampuan yang ditentukan. Pemutus sirkuit dirancang untuk memutus arus gangguan serta melakukan tugas peralihan normal dalam kinerja terukurnya. Skema proteksi harus menentukan perangkat mana yang sesuai.

Mengapa IEC 62271-200 penting?

IEC 62271-200 menetapkan persyaratan untuk switchgear dan controlgear AC yang tertutup logam untuk tegangan pengenal di atas 1 kV dan hingga dan termasuk 52 kV. Ini memberikan referensi penting untuk mengevaluasi konstruksi, pengujian, dan kinerja peralatan yang berlaku.

Bisakah switchgear utama ring digunakan di luar ruangan?

Ya, versi luar ruangan dapat dirancang dengan perlindungan penutup yang sesuai dan ketahanan terhadap lingkungan. Namun, pemasangan di luar ruangan memerlukan pertimbangan khusus terhadap kelembapan, suhu, debu, korosi, paparan sinar matahari, dan kondisi lokasi.

Dokumen apa yang harus diminta pembeli dari produsen?

Tergantung pada proyeknya, dokumentasi yang berguna dapat mencakup lembar data teknis, diagram garis tunggal, gambar pengaturan umum, diagram pengkabelan, dokumentasi pengujian tipe, catatan pengujian rutin, manual instalasi, manual pengoperasian, dan sertifikat yang berlaku.

Bagaimana cara memilih switchgear utama ring yang benar?

Mulailah dengan tegangan jaringan, arus kontinu, tingkat gangguan, filosofi perlindungan, konfigurasi kabel, persyaratan insulasi, kondisi lingkungan, ruang pemasangan, persyaratan keselamatan, dan standar yang berlaku. Parameter ini kemudian harus disesuaikan dengan konfigurasi produk yang diuji oleh pabrikan.

12. Kesimpulan

Switchgear utama cincin tertutup logam AC memainkan peran penting dalam distribusi tegangan menengah modern karena menggabungkan konstruksi kompak, peralihan terkontrol, isolasi kesalahan, pembumian, dan fungsi perlindungan dalam perakitan terintegrasi. Nilainya terutama terlihat pada jaringan yang mengutamakan kontinuitas pasokan, ruang instalasi terbatas, keselamatan operasional, dan arsitektur distribusi yang disederhanakan.

Untuk insinyur dan tim pengadaan, pendekatan yang paling dapat diandalkan adalah memilih peralatan berdasarkan sistem kelistrikan yang lengkap daripada berfokus pada satu spesifikasi seperti arus pengenal atau ukuran kabinet. Tingkat tegangan, arus gangguan, koordinasi isolasi, strategi proteksi, kondisi lingkungan, kinerja busur internal, pengaturan kabel, interlocking, pengujian, dan perluasan di masa depan semuanya harus dipertimbangkan bersama.

Zhejiang Deyan Electric Co, Ltd.dapat mendukung proyek distribusi listrik tegangan menengah dengan peralatan listrik yang dikonfigurasi secara profesional dan solusi teknis berorientasi proyek. Baik kebutuhan tersebut mencakup distribusi perkotaan, pasokan listrik industri, infrastruktur komersial, atau aplikasi energi terbarukan, memilih konfigurasi switchgear yang sesuai adalah fondasi pengoperasian yang aman dan dapat diandalkan.

Butuh solusi switchgear utama cincin tertutup logam AC yang sesuai untuk proyek Anda?Bagikan level voltase, arus pengenal, persyaratan hubung singkat, lingkungan pemasangan, dan konfigurasi jaringan Anda denganZhejiang Deyan Electric Co, Ltd.untuk mendiskusikan solusi teknis yang tepat. Untuk spesifikasi produk, konsultasi proyek, dan persyaratan khusus,Hubungi kamidan biarkan tim kami membantu Anda membangun sistem distribusi tegangan menengah yang andal.
