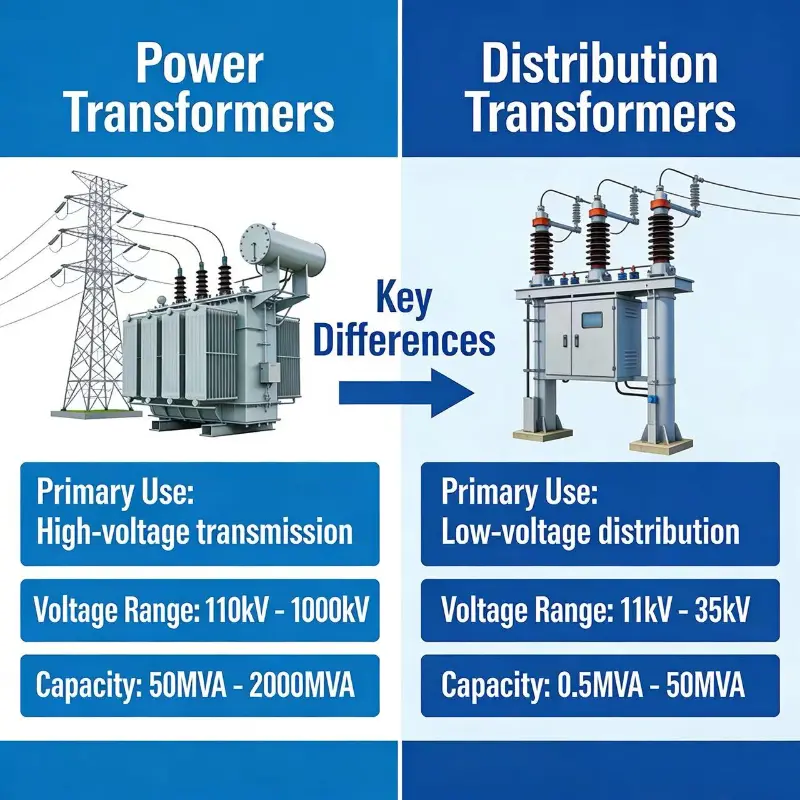

Apa perbedaan antara trafo daya dan trafo distribusi?

Trafo daya dihubungkan terutama pada jaringan transmisi yang pada dasarnya digunakan pada tegangan lebih tinggi, sedangkan trafo distribusi digunakan pada jaringan distribusi sehingga selalu menghadapi level tegangan rendah.

Sekarang sampai pada perbedaan

1. Karena digunakan dalam jaringan transmisi, umumnya dioperasikan pada > 33 KV sedangkan trafo distribusi umumnya dihubungkan pada < 33 KV .

2. Karena peringkat tegangan yang lebih tinggi, tingkat isolasi transformator daya sangat tinggi sedangkan transformator distribusi rendah.

3. Fluktuasi beban lebih kecil pada trafo daya, sedangkan fluktuasi beban lebih besar pada trafo distribusi karena terhubung langsung ke beban.

4. Transformator dayadirancang sedemikian rupa sehingga mampu menahan rugi-rugi Cu dan rugi-rugi besi selama 24 jam sehingga mekanisme pendinginannya sangat kuat sedangkan pada trafo distribusi rugi-rugi Cu terjadi berdasarkan siklus beban sedangkan rugi-rugi besi selalu ada.

5. Saat merancang transformator daya, diperhatikan agar kerugian cu pada pembebanan penuh lebih kecil. Sedangkan pada trafo distribusi, rugi-rugi besi dijaga agar tetap minimum.

6. Pada trafo daya ratingnya lebih tinggi maka kami menggunakan inti unggul sebagai inti baja CRGO sedangkan pada trafo distribusi digunakan baja amorf.

7. Karena CRGO STEEL dapat membawa lebih banyak fluks per satuan berat maka berat jenis trafo daya lebih kecil dibandingkan trafo distribusi.

8. Transformator daya dirancang untuk mencapai efisiensi maksimum pada beban penuh. Oleh karena itu menurut kondisi efisiensi maksimum- beban penuh tembaga rugi-rugi transformator daya = rugi-rugi besi.

· Sedangkan pada trafo distribusi kita mengambil beban rata-rata hingga 70 - 75 persen dari keluaran terukur sehingga dirancang untuk mencapai efisiensi maksimum pada 70 - 75 persen maka sesuai dengan rumus efisiensi maksimum -

rugi tembaga beban penuh = 2* rugi besi.

Rumus- untuk efisiensi maksimum pada trafo (x ^2 * cu loss = iron loss ) dimana x adalah pembebanan trafo.

1. Oleh karena itu untuk trafo daya pembebanan adalah 100 % maka rugi-rugi Cu = rugi-rugi besi.

2. Untuk trafo distribusi pembebanannya 70 % maka 0,7^2 * rugi-rugi Cu = rugi-rugi besi maka rugi-rugi Cu = 2 * rugi-rugi besi .
