Mengapa Switchgear Merupakan Node Kunci dalam Sistem Tenaga Modern?

Dalam sistem tenaga listrik,transmisi energi listrikdari pembangkit listrik hingga pengguna akhir melibatkan serangkaian tahap pengendalian, distribusi, dan perlindungan yang kompleks. Proses ini memerlukan lebih dari sekadar menyambungkan kabel; hal ini bergantung pada serangkaian peralatan yang canggih dan terkoordinasi. Switchgear, yang berfungsi sebagai simpul penting dalam jaringan listrik, menjalankan fungsi yang melampaui konsep sederhana "switching". Pada dasarnya, ini adalah rakitan berlapis logam yang mengintegrasikan beberapa unit fungsional, yang bertugas melakukan operasi inti seperti pembuatan dan pemutusan sirkuit, pemantauan status, perlindungan kesalahan, dan distribusi daya. Memahami switchgear adalah kunci untuk memahami bagaimana sistem tenaga modern mencapai pasokan listrik yang aman, andal, dan fleksibel.

Nilai inti switchgear terletak pada penerapan fisik "isolasi" dan "kontrol". Sistem tenaga listrik harus menangani berbagai kondisi pengoperasian, termasuk transmisi dan pemadaman listrik rutin, isolasi yang aman selama pemeliharaan peralatan, dan pemutusan sambungan yang cepat jika terjadi gangguan. Melalui kombinasi mekanis dan interlocking elektrik pada unit fungsional internalnya, switchgear menstandardisasi dan mengamankan operasi ini. Penutup logamnya memberikan penghalang pelindung yang kuat, secara fisik memisahkan komponen aktif dari lingkungan eksternal dan personel. Secara internal, partisi selanjutnya membagi unit menjadi kompartemen independen—seperti ruang busbar, ruang pemutus sirkuit, dan ruang kabel. Desain ini memastikan bahwa jika terjadi kesalahan pada satu kompartemen, dampaknya tetap terlokalisasi, sehingga mencegah insiden meningkat. Filosofi desain yang modular dan terkotak-kotak ini membentuk dasar bagaimana switchgear memastikan stabilitas sistem secara keseluruhan.

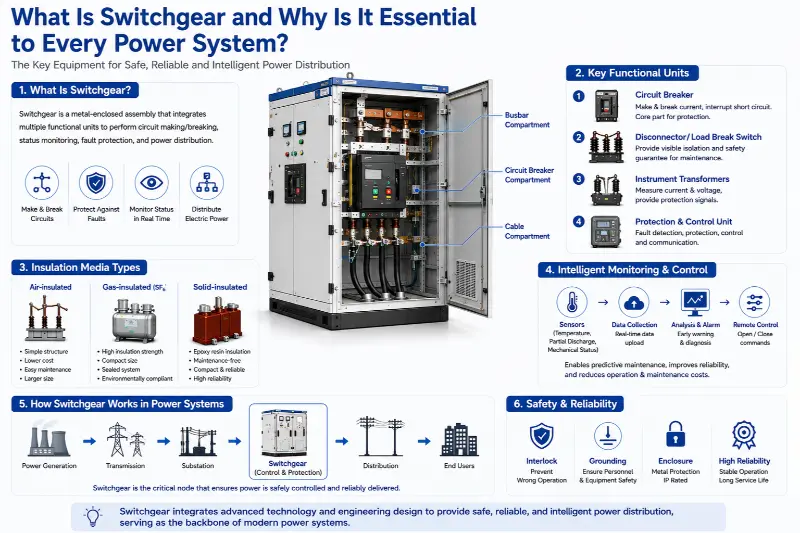

Dalam hal komposisi fungsional, unit switchgear tipikal bukan hanya sebuah peralatan tunggal tetapi sebuah sistem miniatur. Ini terdiri dari beberapa unit fungsional utama yang bekerja bersama:

1. Unit pembuat dan pemutus rangkaian utama: Komponen inti di sini adalah pemutus arus. Ia mampu membuat dan memutus sirkuit dalam kondisi beban normal; yang lebih penting lagi, jika terjadi korsleting atau kelebihan beban yang parah, mekanisme tripping internalnya memungkinkannya trip secara otomatis dalam hitungan milidetik, sehingga memutus arus gangguan. Kapasitas pemutusannya secara langsung menentukan besarnya gangguan hubung singkat yang dapat ditangani oleh switchgear.

2. Isolasi keselamatan dan unit pemutus yang terlihat: Fungsi ini terutama dilakukan oleh pemisah (isolator) atau sakelar pemutus beban. Pemutus digunakan setelah pemutus sirkuit dibuka untuk menciptakan celah isolasi udara yang jelas dan andal, memberikan jaminan keselamatan yang terlihat untuk pemeliharaan peralatan. Sakelar pemutus beban dapat dikategorikan sebagai berikut: 1. Berinsulasi udara: Sakelar ini memanfaatkan udara pada tekanan atmosfer sebagai media isolasi utama. Keuntungannya meliputi struktur yang sederhana, biaya lebih rendah, dan kemudahan pemeliharaan. Kerugiannya termasuk ukuran peralatan yang besar; karena udara memiliki kekuatan dielektrik yang relatif rendah, diperlukan jarak listrik yang besar untuk menjamin keamanan. Komponen internal juga rentan terhadap faktor lingkungan seperti kelembapan dan debu.

3. Berinsulasi gas: Gas sulfur heksafluorida (SF6) biasanya digunakan sebagai media isolasi dan pemadam busur api. Gas SF6 menawarkan kemampuan insulasi dan pemadaman busur api yang sangat baik, memungkinkan switchgear yang memanfaatkan teknologi ini menjadi sangat kompak dengan tapak yang kecil, namun tetap kebal terhadap gangguan lingkungan eksternal. Namun, teknologi ini sangat bergantung pada teknik penyegelan gas; lebih jauh lagi, SF6 merupakan gas rumah kaca yang kuat, dan pemulihan serta pembuangannya tunduk pada peraturan lingkungan yang ketat.

4. Berisolasi padat: Bahan padat, seperti resin epoksi, digunakan untuk mencetak atau merangkum komponen sirkuit primer (misalnya, pemutus sirkuit, pemisah) menjadi satu modul terintegrasi. Teknologi ini sepenuhnya menghilangkan dampak lingkungan eksternal dan memungkinkan pengoperasian bebas perawatan, dengan ukuran peralatan yang berada di antara tipe berinsulasi udara dan berinsulasi gas. Tantangannya terletak pada persyaratan yang sangat tinggi untuk pemrosesan material dan desain pembuangan panas.

Desain switchgear modern semakin menekankan kemampuan observasi keadaan serta pengoperasian dan pemeliharaan yang cerdas. Model pemeliharaan berkala tradisional beralih ke pemeliharaan prediktif berbasis kondisi. Hal ini bergantung pada berbagai sensor yang dipasang di dalam kabinet: sensor suhu memantau pembentukan panas pada kontak dan titik sambungan busbar; sensor pelepasan sebagian mendeteksi cacat isolasi internal tahap awal; dan sensor karakteristik mekanis mencatat kecepatan pembukaan dan penutupan serta waktu pemutus sirkuit. Data yang dikumpulkan diunggah ke sistem backend di mana analisis big data memberikan peringatan dini mengenai potensi kesalahan, sehingga memungkinkan pemeliharaan yang ditargetkan; hal ini secara signifikan meningkatkan keandalan pasokan listrik dan mengurangi biaya pengoperasian dan pemeliharaan.

Switchgear tidak beroperasi secara terpisah; sistem kontrol sekundernya berfungsi sebagai antarmuka saraf untuk integrasi ke dalam jaringan pintar modern. Melalui protokol komunikasi standar, data mengenai perlindungan, pengukuran, dan status dapat dikirim ke sistem otomasi gardu induk atau pusat pengiriman tingkat yang lebih tinggi. Ia juga dapat menerima perintah kendali jarak jauh untuk menjalankan operasi pembukaan dan penutupan jarak jauh. Kemampuan pertukaran informasi dua arah ini memungkinkan operator jaringan untuk memantau status operasional tepi jaringan secara real-time dan memfasilitasi isolasi kesalahan cepat dan pemulihan daya—elemen mendasar dalam membangun jaringan yang dapat memulihkan diri sendiri.

Mengenai pemasangan dan pengoperasian jangka panjang, kinerja switchgear dipengaruhi oleh banyak faktor. Kerataan pondasi pemasangan, torsi pengencangan sambungan busbar, dan keandalan jaringan pembumian berfungsi sebagai kondisi awal yang menentukan kinerja masa pakainya. Selama pengoperasian, komponen internal mengakumulasi keausan listrik dan mekanis; sambungan dapat kendor karena pemuaian/kontraksi termal atau gaya elektromagnetik, sehingga menyebabkan panas berlebih; dan bahan insulasi mengalami penuaan bertahap seiring berjalannya waktu. Bahkan peralatan paling canggih sekalipun memerlukan inspeksi profesional, pemantauan suhu, dan pengujian pelepasan sebagian untuk melacak perubahan kondisinya.

Sebagai titik kritis dalam sistem tenaga, switchgear mewujudkan filosofi desain yang bercirikan integrasi tinggi, spesialisasi fungsional, dan fokus pada redundansi keselamatan. Mulai dari lapisan logam eksternal yang kokoh hingga logika kelistrikan internal yang rumit, dan dari prinsip isolasi fisik mendasar hingga teknologi penginderaan cerdas yang mutakhir, setiap detail memiliki tujuan inti: membangun titik kontrol yang andal dan penghalang keselamatan di tengah aliran daya yang kompleks. Pemahaman mendalam tentang switchgear mengungkapkan bahwa pasokan listrik yang stabil dan berkelanjutan tidak dapat dianggap remeh; sebaliknya, hal ini bergantung pada desain teknik yang ketat dan evolusi teknologi yang berkelanjutan di balik peralatan penting yang tak terhitung jumlahnya. Mampu membuat dan memutus sirkuit pada arus pengenal dan menahan arus hubung singkat tertentu, unit ini sering dipasangkan dengan sekering untuk aplikasi tertentu. Interlock mekanis atau elektrik antara keduanya dan pemutus sirkuit sangat penting untuk mencegah kesalahan operasional.
